대형 조립품을 위한 Inventor 최적화

하드웨어 및 시스템 권장 사항

일반 사항

대형 조립품의 권장 사항:

Win7 x64(Ultimate, Enterprise 또는 Professional)
듀얼 식스 코어 프로세서(총 12개의 코어, 하이퍼스레딩은 Inventor에서 사용하지 않기 때문에(Studio 렌더링 제외) 권장되지 않습니다.)
24GB 이상의 시스템 RAM
2GB 이상의 비디오 RAM을 사용하는 DirectX 11 레벨 그래픽 카드(CAD 워크스테이션급 그래픽 카드)
2개 이상의 1TB 하드 디스크 드라이브, SATA, SAS, Ultra 160 및 Ultra 320 SCSI, SSD, RAID 0 또는 1, 7200RPM 이상

대형 조립품의 최소 요구 사항:

Win7 x64(Ultimate, Enterprise 또는 Professional)
쿼드 또는 식스 코어 Intel Xeon 프로세서
12GB 이상의 시스템 RAM
2GB 이상의 비디오 RAM을 사용하는 DX 11 레벨 그래픽 카드
1TB 이상의 하드 디스크 공간
Autodesk 공인 그래픽 하드웨어: http://usa.autodesk.com/adsk/servlet/cert?siteID=123112&id=16391880

시스템에 RAM을 더 추가하면 성능 및 용량이 향상됩니다. 다음 표는 권장 RAM 크기에 대한 일반적인 지침을 보여줍니다. 실제 요구 사항은 부품 형상 및 발생 수의 복잡도에 따라 다릅니다.

마더보드

업데이트 드라이버₩BIOS₩Chipset Utilities 검색을 단순화하려면 동일한 제조업체에서 만든 칩셋을 사용하는 마더보드를 선택합니다. CPU를 선택할 때는 온보드 메모리 캐시를 고려하십시오. 온보드 캐시의 크기와 유형은 성능에 큰 영향을 줄 수 있습니다.

Intel 또는 AMD의 칩셋을 사용하는 마더보드를 사용합니다. 일부 다른 제조업체의 칩셋 유틸리티는 AGP 인터페이스의 구현으로 인해 안정성 문제가 발생할 수 있습니다. 이 경우에는 칩셋 유틸리티를 제거하고 성능에 좋지 않은 영향을 줄 수 있는 일반 Windows 드라이버를 사용할 수 있습니다. 이 문제를 해결하려면 제조업체에 문의하십시오.

드물긴 하지만, 새 컴퓨터에도 제조업체 웹 사이트에서 사용 가능한 최신 BIOS가 있습니다. 이러한 최신 BIOS를 다운로드하고 업데이트합니다.

그래픽 카드

최신 드라이버 및 BIOS를 설치했는지 확인합니다.

가능한 경우 마더보드의 AGP(그래픽 카드) 슬롯 옆에 있는 PCI 슬롯을 비워 둡니다. 다수의 최신 그래픽 카드가 첫 번째 PCI 슬롯을 사용하지 않도록 되어 있는 팬에 맞게 출시되었습니다. 이러한 그래픽 카드는 해당 카드 옆에 배치된 PCI 카드에 문제를 발생시킬 수 있는 과도한 열을 생성합니다. 또한 동일한 마더보드 인프라를 사용하여 IRQ 충돌이 발생합니다.

Autodesk 공인 그래픽 하드웨어: http://usa.autodesk.com/adsk/servlet/cert?siteID=123112&id=16391880

RAM

컴퓨터에 RAM을 많이 설치할수록 좋습니다. 설치 가능한 최대 RAM 크기를 보려면 마더보드 사양 확인하십시오. 사용 가능한 최고속 RAM을 사용하십시오.

고유 부품 수 및 권장 RAM(GB):

6GB RAM 부품 5000개 이상
12GB RAM 부품 10,000개 이상
18GB RAM 부품 15,000개 이상
24GB RAM 부품 20,000개 이상

Intel 시스템 - RD-Ram 또는 DDR RAM(RAMBUS) 모듈을 선택하는 것이 좋습니다. AMD 시스템 - 마찬가지로 DDR RAM을 선택합니다. 프로세서와 동일한 주파수로 데이터를 전송하는 RAM을 선택합니다. 예를 들어, PC1066 RAM은 Intel 850E와 동일한 초당 2,132MB로 데이터를 전송합니다. 쌍은 초당 4.2GB로 전송합니다. 533MHz의 P4 CPU도 초당 4.2GB에서 작동합니다.

시스템 RAM 사용 방법에 대한 자세한 정보를 얻으려면 Memprobe.exe를 사용합니다. 이 유틸리티는 파일은 C:₩Program Files₩Autodesk₩Inventor <버전>₩Bin₩에 있습니다. Memprobe.exe로 작업할 때 Inventor 작업 세트 및 시스템 작업 세트를 추가한 다음 하드웨어 값과 비교합니다.

하드 디스크 드라이브 구성

HDD 구성:

이 섹션의 목적에 맞게 설명하자면, 컴퓨터 하드 디스크에 저장되는 정보는 다음 네 가지 범주 중 하나입니다. 각 범주마다 요구사항이 서로 다릅니다.

OS = 운영 체제
Application = Inventor 응용프로그램
Data = Inventor 데이터 파일(ipt, iam, idw 파일 및 작업공간)
Temp = 페이지 파일, 명령취소 및 임시 파일

가장 기본적인 시나리오는, 이러한 항목이 시스템 물리적 디스크 하나의 파티션 하나 또는 두 개에 있는 것입니다. 이상적인 상황은 이러한 항목이 여러 볼륨에 있는 것인데, 이 경우 내결함성으로 인해 Temp가 스트라이프되고 데이터가 스트라이프됩니다.

이러한 파일을 구분하는 이유는 다음 두 가지입니다.

데이터 액세스
OS 및 Application에 있는 파일은 자주 액세스됩니다(프로그램을 시작할 때 파일이 메모리에 한 번 로드됨). Data 및 Temp에 있는 파일은 Inventor로 작업하는 동안 자주 읽고 씁니다. 따라서 가장 큰 이점은 더 빠른 하드 드라이브를 사용하여 Data 및 Temp에 대한 읽기 및 쓰기 액세스 속도를 높일 수 있다는 점입니다.
조각화
조각화는 데이터 액세스와 밀접한 연관이 있습니다. 파일을 많이 사용하는 경우 더 빠르게 조각화합니다.

OS와 Application을 구분하는 것은 형식적일 뿐 성능에 큰 차이가 없습니다.

Temp 파일을 다른 파티션에 저장하면 다른 파일이 조각화되지 않습니다. 조각화를 쉽게 제거하려면 모든 응용프로그램을 닫은 후 시스템 Temp 폴더의 모든 파일을 삭제합니다. 최소 페이지 파일 크기를 최대 페이지 파일 크기와 같은 값으로 설정하여 디스크에 페이징할 때 성능을 향상시킵니다. 페이지 파일은 조각화하지 않거나 다른 파일의 조각화를 유발하지 않습니다. 그리고, 페이지 파일은 이미 최대 크기로 설정되어 있으므로 확장하는 데 시간이 소모되지 않습니다. 먼저 빈 파티션에 페이지 파일을 작성합니다. 그러면 페이지 파일이 조각화하지 않으며, 페이지 파일을 삭제 및 다시 작성할 필요가 없습니다.

반도체 드라이브는 대형 조립품의 성능을 향상시킬 수 있습니다. 하드 드라이브 읽기/쓰기 시간은 조립품을 열거나 저장하는 데 필요한 시간에 영향을 줍니다. 반도체 드라이브는 이 성능을 향상시킬 수 있습니다.

Inventor에서는 파일에 액세스할 때 로드되는 세그먼트를 사용합니다. 즉, 파일에 필요한 부품만 메모리에 로드됩니다. 나머지는 하드 드라이브에 남아 있습니다. 따라서 파일에서 추가 세그먼트가 필요할 때 최대한 빨리 읽을 수 있으면 유용합니다.

성능을 향상시키려면 다음 제안을 따르십시오.

OS₩응용프로그램 및 데이터₩Temp가 서로 다른 물리적 디스크(최소한 다른 파티션)에 있는지 확인합니다.
가장 큰 성능 향상은 Data 및 Temp 액세스 속도 향상을 통해 얻어진다는 사실을 고려하십시오. 여러 개의 디스크를 사용할 수 있는 경우 소프트웨어 RAID(Redundant Array of Inexpensive Disks), 스트라이프 볼륨을 사용하여 성능을 높일 수 있습니다. (두 개의 디스크를 스트라이프 볼륨으로 병합하고 이 볼륨에 Data 파일을 저장합니다.) Temp에 대해서도 같은 작업을 수행합니다. 보다 나은 성능과 내결함성을 위해 하드웨어 RAID 솔루션을 사용하는 것이 좋습니다.
Temp의 경우에는 내결함성이 필요하지 않습니다. 하드웨어 스트라이프는 입출력 속도를 최적화합니다.
좋은 백업 솔루션을 구축하는 것과 별도로 Data에는 내결함성을 구축하는 것이 좋습니다.
Application, Data 또는 Temp 파일이 암호화되거나 압축되지 않았는지 확인합니다. 암호화되거나 압축된 경우 추가 프로세서 시간이 필요합니다.
하드 디스크 컨트롤러에 병목 현상이 없는지 확인합니다. 예를 들어, IDE를 사용할 경우 채널당 하나의 디스크 드라이브를 마스터로 배치하는 속도가 빨라집니다. 따라서, 둘 모두를 마스터 및 슬레이브와 동일한 채널에 배치하지 마십시오. 특히, 소프트웨어 스트라이프를 사용하는 경우 이에 주의해야 합니다.
둘 이상의 하드 디스크를 사용할 수 있는 경우 Data가 한 디스크의 파티션에 있고 Temp가 다른 디스크의 파티션에 있는지 확인합니다.
일반적으로 SCSI는 IDE의 CPU 오버헤드가 없으므로 IDE 보다 빠릅니다.
모든 파티션에 사용할 수 있는 충분한 공간이 있는지 확인하십시오. Inventor 명령취소 파일을 고려하십시오.
여러 페이지 파일을 동일한 물리적 디스크 드라이브의 서로 다른 파티션에 배치하지 마십시오. 아무런 이점이 없습니다.

듀얼 프로세서

Inventor에서 여러 프로세서를 사용하면 몇 가지 이점이 있습니다. 그러나 더 빠른 단일 프로세서를 사용하는 것이 더 좋습니다. Inventor는 애초에 다중 스레드 응용프로그램으로 설계되지 않았습니다. 대개의 경우 로드 처리 작업이 다중 프로세서에 비해 균형을 이룰 수 없습니다. 그러나 Inventor의 일부 특정 기능은 다중 코어 기술을 지원합니다.

가장 현명한 선택은 예산 허용 한도 내에서 가장 빠른 단일 CPU를 준비하는 것입니다. 예산이 된다면 가장 빠른 이중 CPU 두 개를 구입하십시오.

하드웨어 충돌

시스템 정보 대화상자를 사용하여 모든 하드웨어 충돌을 확인합니다. Windows XP의 경우 winmsd를 사용합니다. 시스템 정보 대화상자에서 하드웨어 리소스 > 충돌/공유로 이동합니다.

충돌하는 모든 장치(특히 그래픽 카드 또는 네트워크 카드와 충돌하는 모든 장치)를 기록해 두고 드라이버를 업데이트합니다. Windows는 IRQ를 동적으로 할당하므로 드라이버를 업데이트해도 이러한 충돌이 해결되지 않습니다. 그러나 충돌을 더 잘 관리하는 데 도움이 될 수 있습니다.

다른 장치용 드라이버 업데이트

장치 관리자를 실행하고 다음 장치의 제조업체를 확인합니다. 해당 제조업체의 웹 사이트를 방문하여 문제를 일으킬 수 있는 모든 장치의 최신 드라이버₩펌웨어를 다운로드하고 설치합니다.

하드 디스크 드라이브
하드 디스크 컨트롤러
CD-ROM|DVD 플레이어₩CDR₩RW 드라이브
모니터
네트워크 카드
사운드 카드
키보드
마우스
3D 마우스(Space Mouse, Space Navigator, Space Pilot 등)
컴퓨터에 연결된 다른 주변 장치(프린터, 카메라, 디지타이저 등)

물리적 메모리 조각화

메모리 사용량이 많은 응용프로그램에서 작업하면 컴퓨터의 메모리가 하드 디스크와 유사한 방법으로 조각화됩니다. RAM을 조각화하면 OS에서 입출력 요청 처리 시간이 더 길어지므로 전체 시스템 속도가 낮아집니다. 이 문제를 해결하는 가장 일반적인 방법은 성능에 부정적인 영향을 주기 시작할 때 컴퓨터를 다시 시작하는 것입니다. 한 가지 대안은 조각화가 경고 수준에 도달할 때 Windows에서 실행하는 RAM 조각 모음 유틸리티를 사용하여 자동으로 RAM을 사용 가능하게 해제하는 것입니다.

페이지 파일

페이지 파일은 항상 새로 포맷한 빈 파티션에 만들어 조각화를 최소화합니다.

페이지 파일 크기의 최소값과 최대값을 모두 같은 값으로 설정합니다. 같은 값으로 설정하면 디스크 공간의 전체 크기가 한 번에 할당되어 디스크 조각화를 최소화할 수 있습니다. 또한 가상 메모리 크기를 조정하여 메모리 할당 작업이 느려지지 않습니다.

페이지 파일 크기는 실제 RAM의 1배~1.5배로 설정합니다.

가상 메모리 크기가 실제 메모리 크기에 비해 불균형(5:1)해지면 성능 문제가 발생합니다. 컴퓨터가 지속적으로 디스크를 읽고 씁니다.

여러 페이지 파일을 동일한 물리적 디스크 드라이브의 서로 다른 파티션에 배치하지 마십시오. 시스템(OS) 파일과 다른 파티션이나 물리적 디스크에 배치하는 것이 좋습니다(예: d:₩에 페이지 파일 하나).

시스템 파일(예: OS)과 동일한 드라이브에 페이지 파일을 배치하지 마십시오.

내결함성 드라이브(예: 미러 볼륨 또는 RAID-5 볼륨)에 페이지 파일을 배치하지 마십시오. 페이지 파일은 내결함성이 필요하지 않으며, 일부 내결함성 시스템은 데이터를 여러 위치에 쓰기 때문에 데이터 쓰기 속도가 느립니다.

하드 드라이브 조각 모음

꾸준히 드라이브 조각 모음을 수행하면 Inventor 문서, 특히 대형 조립품을 여는 시간이 빨라집니다. 큰 파일을 조각 모음된 드라이브에 복사하거나 저장하면 파일이 조각 모음되고 여는 시간이 줄어듭니다. 조각화는 디스크가 느릴수록 성능에 큰 영향을 미칩니다. 이 요소는 데이터세트를 새 버전의 Inventor로 변환하거나 Vault 또는 네트워크 위치의 데이터 세트를 컴퓨터로 다운로드하여 편집할 때 중요합니다.

조각 모음은 Windows에 설치된 도구를 사용하거나 상업용 도구를 사용하여 수행할 수 있습니다. "무료" 도구는 시작 > 프로그램 > 보조 프로그램 > 시스템 도구 > 디스크 조각 모음에 있습니다. 하드 디스크에 설치된 Inventor 프로그램 모듈을 조각 모음하여 Inventor 시작 시간을 향상시킬 수 있습니다. Inventor 프로그램 파일만 조각 모음하려면 다음 절차를 사용하십시오.

http://technet.microsoft.com/en-us/sysinternals/bb897428 에서 "Contig" 도구를 다운로드합니다. contig.exe 프로그램을 폴더(예: C:₩Windows 또는 PATH 환경 변수가 포함된 다른 폴더)에 배치합니다.
명령행 창에서 시작, 실행을 시작하고 "CMD"를 입력한 다음 확인을 누릅니다.
폴더를 Inventor 프로그램 모듈이 포함된 폴더로 변경합니다. 예: "cd C:₩Program Files₩Autodesk₩Inventor <버전>₩Bin"
Inventor 파일이 조각 모음되었는지 여부를 알려면 "Contig /a *.*"를 실행합니다.
Contig에서 사용자 파일의 파일당 평균 조각 수가 1.5개 이상이라고 보고하면 조각 모음을 합니다. 현재 폴더와 모든 하위 폴더의 파일을 조각 모음하려면 "Contig /s *.*"를 입력합니다.
재부팅합니다.

드라이브를 조각 모음한 후에도 여전히 시작 시간이 느리다면 디스크 또는 입력 장치 구성에 문제가 있을 수 있습니다. 드라이브 문제의 경우 로컬 IT 부서에 문의하여 사용자 드라이브를 벤치마킹하고 구성 또는 드라이버 문제가 있는지 확인합니다. CAD 제품용으로 제작된 특수 입력 장치를 사용하는 경우 해당 장치를 설치제거하고 일반 마우스를 사용하여 장치로 인한 문제인지 확인할 수 있습니다. 입력 장치의 최신 드라이버를 설치하면 문제가 해결되는 경우도 있습니다.

디스크 정리

디스크 정리는 원치 않는 불필요한 파일을 한 번에 제거하는 도구입니다. 휴지통, 임시 파일, 이전 압축 파일 등을 지우는 데 유용합니다. 최대의 효과를 얻으려면 디스크 정리를 실행한 후 하드 드라이브를 조각 모음합니다. 시작 > 프로그램 > 보조 프로그램 > 시스템 도구 > 디스크 정리에서 디스크 정리에 액세스합니다.

정기적으로 임시 폴더 및 휴지통을 비웁니다. 시작 > 제어판 > 시스템 > 고급 탭 > 환경 변수로 이동하여 임시 파일이 있는 찾습니다.

OS, Inventor 응용프로그램 파일 또는 Inventor 작업 파일이 압축되거나 암호화된 드라이브에 있지 않은지 확인합니다.

OEM 버전의 Windows

컴퓨터에 Windows가 사전 설치된 경우 제조업체에서 컴퓨터를 "조정"했을 수 있습니다. 모든 IDE 드라이브에 대해 DMA 액세스를 사용하도록 설정되지 않은 경우 대체 PIO 모드에서 CPU를 매우 많이 사용합니다. 기본 채널의 첫 번째 장치는 주 하드 디스크입니다. 보통은 올바르게 구성되어 있지만 보조 채널의 슬레이브 드라이브 및 장치를 검사합니다.

장치 관리자에서 "IDE ATA₩ATAPI controllers"를 클릭합니다. "기본 IDE 채널"을 마우스 오른쪽 버튼으로 클릭합니다. 그런 다음 "고급 설정" 탭을 클릭하고 전송 모드를 "DMA (사용 가능한 경우)"로 변경합니다.

Windows 테마 및 성능

Windows 테마 및 시각 효과는 시스템 자원을 사용하여 생산성 면에서 이점이 거의 없으므로, 최소로 유지합니다.

시각 효과를 "최적 성능으로 조정"으로 설정합니다.

Windows XP: 제어판 > 시스템 > 고급 > 성능 설정
Windows 7: 제어판 > 시스템 및 보안 > 시스템 > 고급 시스템 설정 고급 탭에서 성능 영역의 설정 버튼을 클릭합니다.

클래식 테마를 사용하여 OS 그래픽 요구사항을 최소화합니다.

Windows XP: 제어판 > 디스플레이 > 테마
Windows 7: 제어판 > 모양 및 개인 설정 > 개인 설정

Windows 7에서 사이드바/바탕 화면 가젯을 해제합니다.

제어판 > 모양 및 개인 설정 > 바탕 화면 가젯

바이러스 백신 소프트웨어

보안을 줄여 AV 소프트웨어에 의한 Inventor 간섭을 최소화합니다. 일부 바이러스 백신 소프트웨어는 "실시간 파일 보호"를 해제할 수 있습니다. 열려 있는 모든 파일을 스캔하지 않고 실행 파일만 검사하도록 구성하는 것이 좋습니다.

레지스트리 정리

Regedit은 Windows에 사전 설치되어 제공되는 기본적인 레지스트리 편집 도구입니다. 이 작업을 보다 잘 수행할 수 있는 여러 가지 도구가 있습니다.

서비스

메모리를 사용 가능하게 해제하고 사용하지 않는 서비스를 끕니다. 사용되지 않는 서비스를 중지하면 메모리가 절약되고 시스템 성능이 향상됩니다. 그러나 그렇게 하기에 앞서, 서비스를 중지할 경우에 발생하는 결과를 잘 알고 있어야 합니다.

컴퓨터에서 실행되고 있으나 거의 또는 전혀 사용하지 않는 서비스는 시스템 자원을 낭비합니다. Windows 서비스 대화상자에서 서비스를 관리합니다. 서비스를 마우스 왼쪽 버튼으로 클릭하면 설명이 표시됩니다. 서비스를 두 번 클릭하면 속성 대화상자가 표시됩니다. 종속성에 탭에서 종속 서비스 및 필수 서비스를 확인하십시오. 서비스 필요하지 않은 경우 시작 유형을 "수동"으로 변경합니다. 필요한 경우 이전 설정으로 되돌릴 수 있도록 변경 사항을 기록해 둡니다.

백그라운드 응용프로그램

백그라운드 및 Windows 작업 표시줄에서 실행 중인 응용프로그램 수를 최소화합니다.

네트워크 환경

Autodesk Vault Basic과 같은 문서 관리 시스템을 사용하여 로컬 하드 디스크에 데이터를 복사합니다. 로컬 하드 드라이브에서 데이터에 액세스하면 열기, 저장, 닫기 및 업데이트를 수행할 때 가장 빠른 속도로 액세스할 수 있습니다.

엔지니어링을 고유한 LAN 세그먼트로 분리하여 다음과 같은 효과를 얻습니다.

안정성을 늘리고 조직의 다른 영역에서 불필요한 네트워크 대역폭을 줄입니다.
엔지니어링 팀에서 조직의 다른 영역에 영향을 주지 않고 전이중 1Gb 속도로 실행할 수 있습니다.

스위치

스위치의 모든 엔지니어링 포트를 1Gb 전이중으로 잠그고 자동 전환을 허용하지 마십시오.

이렇게 하면 많은 Inventor 데이터를 사용하는 동안 LAN 세그먼트에서 데이터 흐름에 중단이 발생하지 않습니다. 이 설정은 공유 환경에서 Inventor를 사용할 때 네트워크를 예측 가능하고 안정적인 상태로 유지하는 데 필수적입니다.

네트워크 카드

모든 네트워크 카드를 1Gb 전이중으로 잠그고 자동 감지를 허용하지 마십시오.

데이터 서버

Inventor 파일 데이터 서버를 업그레이드하여 예상되는 최고 엔지니어링 로드를 처리합니다.

빠른 CPU
증가된 메모리
다중 네트워크 카드

홉

워크스테이션과 Inventor 파일 서버 간에 홉이 둘 이상 있는지 확인합니다.

홉을 확인하는 간단한 방법은 클라이언트 컴퓨터에서 서버로 DOS 명령 "tracert"를 사용하는 것입니다. 이 trecert 명령은 홉 수를 나열합니다.

LAN 세그먼트

해당 Inventor 파일 서버가 Inventor 사용자와 동일한 세그먼트로 나뉜 LAN 세그먼트에 있는지 확인합니다.

네트워크 사용량 모니터

워크스테이션 클라이언트와 Inventor 파일 서버 모두의 네트워크 사용량을 측정합니다. 서버에서 전체 네트워크 사용률을 40% 이하로 유지합니다. 서버 네트워크 사용량이 40%를 초과하는 경우 성능 문제가 발생하며 데이터 손실 가능성이 증가합니다. 네트워크를 업그레이드하거나 서버에 액세스하는 사용자 수를 제한합니다.

모든 사용자가 동시에 서버를 사용하는 경우 서버의 CPU와 메모리, 그리고 가능하다면 여러 네트워크 카드 및 LAN 세그먼트도 업그레이드하는 것이 좋습니다.

Inventor에서는 파일을 세그먼트로 나눠 로드합니다. 이 경우 네트워크에서 파일 작업을 할 때 문제가 발생할 수 있습니다. 예를 들어, 조립품 파일을 열면 Inventor에서 각 파일의 b-reps(경계 표현) 로드를 시작하고 사용자가 일부 부품 파일을 편집하기 시작합니다. 그러면 네트워크 문제가 발생하고 사용자가 파일을 저장하려고 하지만 전체 파일을 로컬로 전송할 수 없으므로 저장할 수 없습니다. 그러면 파일을 이전 버전으로 되돌려야 합니다. 따라서 로컬 드라이브에서 작업하는 것이 좋습니다.

도구 및 방법론

프로젝트 파일

프로젝트 파일은 Inventor 데이터를 구성하고 작업 데이터, 템플릿, 스타일 및 라이브러리의 위치를 확인합니다.

네트워크 위치에서 작업공간을 찾지 마십시오. 작업공간은 원래 로컬 컴퓨터에 있습니다. 로컬에 저장되어 있고 완료되면 다시 네트워크로 복사되는 파일에 대해 모든 작업을 수행합니다. 그렇지 않으면 네트워크를 통해 모든 데이터를 저장할 때 성능에 영향을 미치게 됩니다. 각 사용자 컴퓨터에 로컬로 작업공간을 만듭니다.

작업공간 또는 다른 작업그룹 또는 라이브러리의 하위 폴더를 가리키는 작업그룹 또는 라이브러리 위치를 정의하지 마십시오.

예를 들면, 다음과 같습니다.

작업공간 - C:₩Damper
작업그룹 - C:₩Damper₩Section1

작업그룹 또는 라이브러리 위치가 정의된 다른 위치의 하위 폴더인 경우 Inventor에서 잘못된 경로를 빨간색으로 강조 표시합니다. 프로젝트 파일을 계속 저장할 수 있습니다. 이 위치가 가장 효율적인 파일 구조를 생성하지 않는다는 경고입니다.

정의된 작업그룹 검색 경로 수가 적을수록 좋습니다. 검색 경로 수가 적을수록 파일 검색 기능이 향상됩니다. 조립품 구조를 평이하게 만듭니다. 예를 들어, 한 폴더에 조립품 파일이 있는 경우 해당 .iam의 모든 .idws를 동일한 폴더에 저장합니다. 하위 폴더에는 .iam의 모든 구성요소를 저장합니다. Inventor에서는 "하위 폴더 경로"를 사용하여 필요한 구성요소를 찾습니다. Inventor에서 즉시 구성요소를 찾을 수 없으면 검색을 계속하여 성능에 부정적인 영향을 줍니다.

자세한 내용은 프로젝트를 참고하십시오.

응용프로그램 옵션

다음 표에는 조립품 성능에 영향을 주는 권장 응용프로그램 옵션이 포함되어 있습니다.

일반 탭

명령 프롬프트 표시 = 해제
최적화된 선택 사용 = 설정
명령취소 파일 크기 - 1000MB

색상 탭

배경 = 1개 색상
사전 강조 표시 사용 = 해제

표시

뷰 전환 시간 - 0
최소 프레임 속도 - 10
화면표시 품질 - 거침
자동 미세 조정 사용 안 함 - 켜기
원점 3D 표시기 표시 - 해제
원점 XYZ 축 레이블 표시 - 해제

하드웨어 탭

성능 - 켜기

도면 탭

모형 치수 검색 - 해제
선가중치 표시 - 해제
다음과 같이 미리보기 표시 - 경계 상자
단면도를 절단하지 않고 배치 - 설정
배경 업데이트 사용 - 설정

노트북 탭

주 아이콘 - 해제

스케치 탭

스케치 작성 및 편집을 위한 모서리 자동투영 - 해제

조립품 탭

업데이트 연기 - 설정
구속조건 중복 분석 사용 - 해제

자세한 내용은 응용프로그램 옵션 설정을 참고하십시오.

조립품

모든 구속조건 오류 해결

구속조건과 관련된 모든 오류가 해결되었는지 확인합니다. 먼저 부분조립품을 열고 부분조립품의 문제를 해결합니다. 그런 다음 주 조립품을 열고 모든 오류를 해결합니다. 대형 조립품의 경우 하위 수준 부분조립품에서 구속조건 오류를 해결하려면 시간이 많이 소요됩니다.

작업 형상

불필요한 작업 평면, 축 및 점의 가시성을 끕니다. 조립품에 작업 피쳐가 너무 많은 경우 이러한 피쳐의 가시성은 성능에 영향을 줄 수 있습니다. 모든 작업 형상을 빠르게 끄려면 뷰 > 객체 가시성을 사용합니다.

복합 피쳐

설계를 마치는 데 필요한 상세 정보의 양을 표준화합니다. 작은 구성요소가 맨 위 단계 조립품에 매우 많은 상세 정보를 포함하는 경우도 있습니다. 좀 더 단순한 상세 정보의 양을 표준화하면 성능과 용량이 증가합니다. 필요한 경우 더 높은 세부 수준이 필요한 부품을 작성할 수 있습니다. 부품이 일부 미리 결정된 요구사항을 충족하는 경우 이러한 부품만 작성하는 것이 좋습니다. 그러면 엔지니어가 설계를 완료하는 데 필요한 부분만 모델링할 수 있습니다.

코일 또는 스프링 모양의 부품은 자원 사용량이 많을 수 있습니다. 이러한 부품을 보다 단순한 쉐이프로 대체하거나 가시성(특히, 도면의 가시성)을 끕니다.

마찬가지로, 구입한 부품(예: 모터, 액츄에이터와 같이 외부에서 가져와 조립품에 삽입한 표준 구성요소)을 항상 자세히 표시할 필요는 없습니다. 일반적으로 구입한 구성요소의 상세 정보나 내부 작업은 설계를 완료하는 데 필요하지 않습니다.

오류 처리

경고 - 문제가 있으면 Inventor에서 경고를 표시합니다.

설계 및 스케치 문제 해결사를 사용하여 생산 설계에 통합하기 전에 조립품에서 경고를 제거하십시오. 누락된 참조 및 구속조건 실패가 핵심 경고이며, Inventor 성능에 영향을 줍니다. 누락된 부품 및 실패한 구속조건으로 작업할 수는 있지만 오랫동안 그렇게 작업하는 것은 좋지 않습니다. Inventor에서 문제를 발견하면 감사를 수행하고 해당 파일로 다시 전환할 때마다 문제를 업데이트합니다. 모든 오류를 제거하면 조립품이 보다 예측 가능한 방식으로 동작하고 성능이 향상됩니다.

모든 가변성 끄기

가변성을 켠 상태로 유지하면 Inventor의 응답성이 줄어들 수 있습니다. 가변 구성요소는 재계산을 위해 자주 검사됩니다. 그러므로 설계를 완료하면 가변성을 끄고 설계를 변경할 필요가 있으면 다시 켭니다.

표준 부품

변경하지 않는 표준 부품은 프로젝트 라이브러리 폴더에 배치하는 것이 좋습니다. Inventor는 이러한 부품을 일반 부품과 다른 방식으로 검색합니다. 기존 라이브러리 폴더의 이름을 변경하지 마십시오. 이름을 변경하려면 라이브러리의 각 부품을 해석해야 합니다.

조립품에 관한 자세한 팁은 성능 및 용량 늘리기를 참고하십시오.

조립품 구속조건

조립품에서 이동하도록 설계되지 않은 고정 구성요소나 구성요소를 완전히 구속합니다. 조립품 구속조건에서는 소프트웨어에서 계산을 수행해야 합니다. 조립품에 여러 개의 구성요소가 있고 각 구성요소에 여러 개의 조립품 구속조건이 있는 경우, 대개 이러한 계산 시간이 중요해집니다.

구속조건이 중복되지 않도록 합니다. "구속조건 중복 분석 사용"이라는 응용프로그램 옵션을 사용하여 중복 구속조건을 찾은 다음 이 옵션을 끕니다.
가능한 경우 공통 구속조건 참조를 사용합니다.
정적 조립품에 대해 공통 원점 골조 모델링을 사용합니다. 구성요소 원점에 배치 및 구성요소 배치 및 고정 생산성 도구는 공통 원점 골조 모델링에 유용합니다.
Design Doctor를 사용하여 구속조건 오류를 찾고 오류를 수정합니다.
설계에 사용하지 않을 때는 가변성을 끕니다. 부품에는 가변성을 사용하고, 부분조립품의 자유도를 실행하려면 플랙시블을 사용합니다.

자세한 내용은 조립품 구속조건 개요를 참고하십시오.

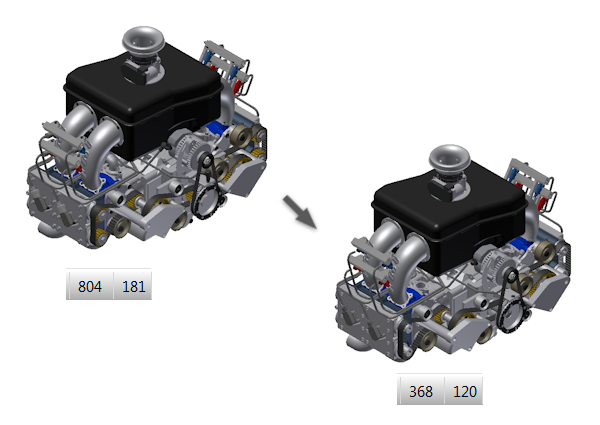

세부 수준 표현

세부 수준 표현을 사용하여 메모리에 로드된 구성요소를 관리합니다. 또한 소프트웨어의 메모리 소비를 관리합니다. 세부 수준 표현은 조립품에서 구성요소(부품 또는 부분조립품)를 억제합니다. 억제된 구성요소는 메모리에 로드되지 않습니다.

조립품 파일을 열 때 세부 수준(LOD) 표현을 사용하여 필요한 구성요소만 메모리에 로드되도록 합니다. 자세한 내용은 세부 수준 표현을 참고하십시오.

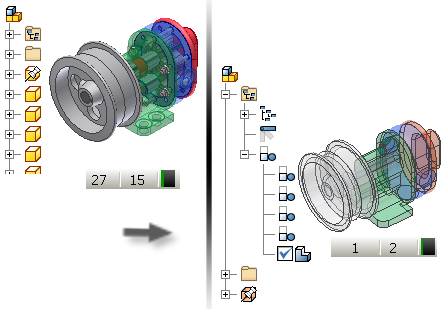

대체 세부 수준 표현

조립품 대체는 세부 수준(LOD) 표현 유형입니다. 대체는 단일 부품 파일을 사용하여 전체 조립품을 표현합니다.

대체 세부 수준(LOD)을 작성하는 방법은 다음 세 가지가 있습니다.

파생 조립품은 파생 명령을 사용하여 조립품을 표현할 부품 파일을 작성합니다.
형상단순화는 형상단순화 명령을 사용하여 조립품을 표현할 부품 파일을 작성합니다.
부품 파일 선택을 사용하면 조립품을 표현할 부품 파일을 찾아 선택할 수 있습니다.

대형 조립품의 도면

뷰 표현 및 세부 수준(LOD) 표현을 사용하여 도면 뷰의 상세 정보 양을 제어합니다. 일부 본체가 최종 도면 뷰에서 폐쇄되어도 표현을 사용하지 않는 한 여전히 데이터가 메모리에 로드되어 해당 본체를 계산합니다.

응용프로그램 옵션의 도면 탭에서 배경 업데이트 옵션을 사용하도록 설정합니다. 이 옵션은 뷰의 표현을 계산하기 전에 표시합니다. 도면에서 계속 작업하고 뷰를 계산하는 동안 뷰를 치수기입할 수 있습니다.

가장자리 수준에서는 특성 재지정을 사용하지 않거나 적게 사용합니다. 대신 가능하면 피쳐, 본체 또는 구성요소 레벨 재지정을 사용합니다.

문서 설정 대화상자의 도면 탭에서 다음을 수행합니다.

업데이트 연기 모드를 켜고 도면에 대한 불필요한 업데이트를 줄입니다. 업데이트 연기가 활성화되면 뷰 작성 명령 및 일부 주석 명령을 사용할 수 없습니다.
비트맵 사용을 항상으로 설정하고 원하는 결과를 제공하는 최저 해상도를 사용합니다. 이 설정을 활성화하면 소프트웨어에서 실제 음영처리를 렌더링하는 대신 음영처리된 뷰에 캐시된 비트맵 이미지를 사용합니다.

자세한 내용은 대형 조립품의 도면 개발을 참고하십시오.

엔지니어 노트북

엔지니어 노트북은 설계 의도를 전달하는 데 유용합니다. 이미지가 포함된 주를 작성할 때 비트맵이 .ipt 또는 .iam 파일에 포함되고 파일 크기가 증가합니다. 파일 크기가 클수록 하드웨어 자원이 더 많이 사용됩니다. 따라서 이미지가 포함된 주의 사용을 제한하여 파일 크기를 최소화합니다.

또한 주가 있는 경우에만 로드되는 메모리의 자체 세그먼트에 엔지니어 노트북이 있습니다. 주가 없는 경우 세그먼트가 로드되지 않으므로 자원이 덜 필요합니다.

자세한 내용은 엔지니어 노트북을 참고하십시오.

매개변수 링크

부품 간에 매개변수를 공유할 경우 Excel 스프레드시트로 링크하지 마십시오. Excel 파일이 변경되면 소프트웨어에서 어떤 파일이 영향을 받는지 확인할 수 없으므로 모든 부품을 업데이트해야 합니다. 대형 조립품의 성능이 느려집니다. 대신 파생 명령을 사용하여 부품에 매개변수를 링크합니다. 이 방법을 사용하면 소프트웨어에서 변경 사항의 영향을 받는 파일만 탐지하여 업데이트합니다.

자세한 내용은 모형의 매개변수를 참고하십시오.

알려진 지원 문제

지원 문제는 Autodesk 서비스 및 지원 사이트에 나열되어 있습니다.
