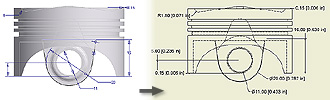

도면에서 모형 치수 검색

1. 리본에서 주석 탭 치수 패널 검색을 클릭합니다.
2. 치수를 검색할 뷰 또는 시트 스케치 를 선택합니다.
3. 하나 이상의 피쳐 또는 스케치 형상 에 대한 치수를 검색하려면 기능 선택을 클릭한 다음 그래픽 창에서 선택합니다. 뷰에서 부품의 치수를 검색하려면 부품 선택을 클릭한 다음 그래픽 창에서 부품을 선택합니다.

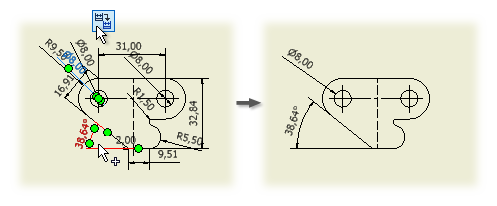

4. 치수 선택을 클릭한 다음 도면 뷰에 유지할 치수를 선택합니다. 선택한 치수가 강조 표시됩니다.
5. 적용을 클릭하여 선택한 치수를 검색한 다음 취소를 클릭하여 대화상자를 닫습니다. 확인을 클릭하여 대화상자를 닫습니다.

주: 단일 모형 치수를 동일한 시트의 여러 뷰에 표시할 수는 없습니다.

뷰를 작성할 때 치수를 자동으로 검색

1. 옵션을 클릭하여 응용프로그램 옵션 대화상자에 액세스합니다.
2. 도면 탭에서 뷰 배치에서 모든 모형 치수 검색 옵션을 찾습니다. 뷰를 배치할 때 자동으로 모형 치수를 검색하려면 확인란을 선택합니다.

기준 뷰를 작성할 때 모형 치수 검색

도면에 기준 뷰를 추가할 때는 도면 뷰 대화상자의 화면표시 옵션 탭에 있는 모든 모형 치수를 선택합니다.

뷰에서 검색된 치수 제거

1. 제거할 각 치수를 선택합니다.
2. Delete 키를 누르거나 마우스 오른쪽 버튼을 클릭한 다음 메뉴에서 삭제를 선택합니다.

주: 뷰에서 모형 치수를 제거한 후 검색을 사용하여 다른 뷰에 치수를 표시하거나 제거된 뷰에 다시 표시할 수 있습니다.

파생 부품 피쳐가 들어 있는 뷰에 모형 치수 추가

1. 파생 부품 피쳐가 들어 있는 뷰를 선택합니다.
2. 뷰를 마우스 오른쪽 버튼으로 클릭하고 치수 검색을 선택합니다.
3. 원본 선택을 활성화하여 검색기에 뷰를 확장하고 파생 본체를 선택합니다.
4. 파생 부품 피쳐를 선택합니다.
5. 치수 선택을 클릭한 다음 도면 뷰에 유지할 치수를 선택합니다. 선택한 치수가 강조 표시됩니다.

주: 파생 부품 피쳐의 치수를 추가하면 파생 부품 피쳐에 아직까지 형상 참조가 있는 치수만 원래 부품으로부터 추가됩니다. 파생 스케치에 대한 치수는 검색할 수 없습니다.
