문서의 치수 특성 및 공차를 지정하려면

현재 Inventor 문서에 치수가 기본적으로 표시되는 방법을 지정합니다.

마찬가지로, 문서별 기본 공차 동작을 지정합니다.

치수 및 공차 기본 옵션은 문서 설정 대화상자에서 지정하지만 치수 특성 대화상자에서 액세스할 수도 있습니다.

기본 치수 특성 지정

1. 도구 탭 옵션 패널 문서 설정 을 클릭합니다.
2. 문서 설정 대화상자의 단위 탭에 있는 모델링 치수 화면표시 아래에서 치수에 적용하려는 정밀도를 선택합니다.
   • 선형 치수 표시 정밀도. 선형 치수에서 소수 자릿수를 제어합니다.
   • 각도 치수 표시 정밀도. 각도 치수에서 소수 자릿수를 제어합니다.
3. 또한 모델링 치수 화면표시 아래에서 스케치에 치수를 표시하려는 방법을 선택합니다.

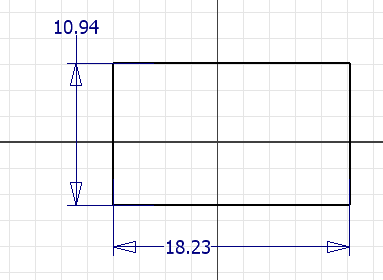

   • 값으로 표시. 공칭 치수를 표시합니다.

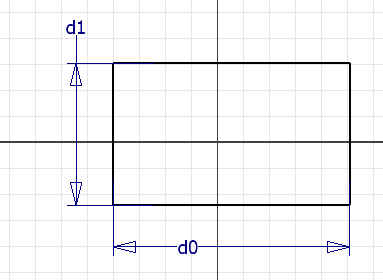

   • 이름으로 표시. 치수를 매개변수 이름으로 표시합니다.

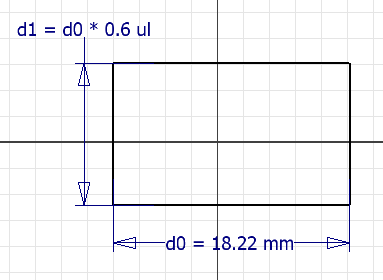

   • 표현식으로 표시. 치수를 표현식으로 표시합니다.

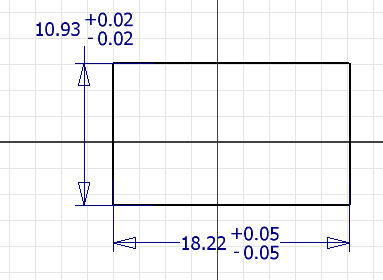

   • 공차 표시. 치수의 공차를 표시합니다.

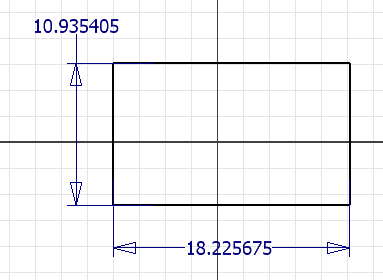

   • 정확한 값 표시. 정밀도 설정을 무시하고 치수 값을 표시합니다.

4. 적용을 클릭하여 설정을 적용하고 문서 설정 대화상자에서 계속 작업을 진행하거나 확인을 클릭하여 명령을 마치고 종료합니다.
   주: 또한 스케치에서 아무 치수나 마우스 오른쪽 버튼으로 클릭하고 치수 특성을 선택하면 치수 특성에 액세스하여 편집할 수 있습니다. 치수 특성 대화상자에서 문서 설정 탭을 클릭합니다.

공차 기본값 설정

1. 도구 탭 옵션 패널 문서 설정 을 클릭합니다.
2. 문서 설정 대화상자의 기본 공차 탭에서 다음 중 하나 또는 둘 다를 선택합니다.
   • 표준 공차값 사용. 치수를 작성할 때 이 탭에서 설정한 정밀도 및 공차 값을 사용합니다. 선형 및 각도 필드를 사용하여 특정 정밀도 치수에 공차 설정을 적용합니다.
   • 표준 공차값 내보내기. 이 탭에서 설정한 정밀도 및 공차 값을 사용하여 치수를 도면으로 내보냅니다. 선형 및 각도 필드를 클릭하여 특정 정밀도 치수에 공차 설정을 적용합니다.
3. 적용을 클릭하여 설정을 적용하고 문서 설정 대화상자에서 계속 작업을 진행하거나 확인을 클릭하여 명령을 마치고 종료합니다.
   공차가 적용되지 않은 현재 부품 문서의 모든 치수는 변경된 값으로 업데이트됩니다.

   주: 주: 또한 스케치에서 치수를 마우스 오른쪽 버튼으로 클릭하고 치수 특성을 선택하면 문서에 대한 공차 설정에 액세스하여 편집할 수 있습니다. 치수 특성 대화상자에서 문서 설정 탭을 클릭합니다.
