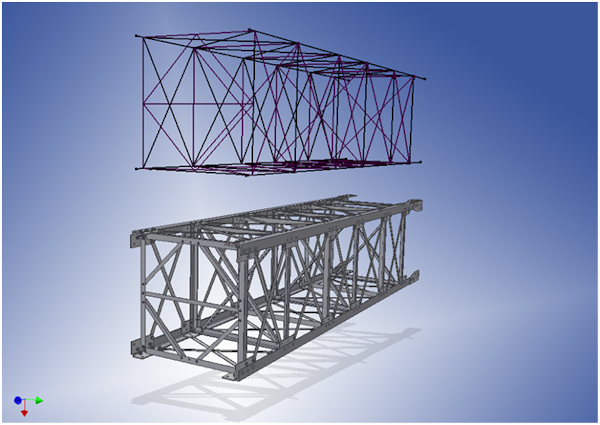

골조 모델링 방법에서는 알려진 요소를 모두 골조 파일에 넣습니다. 그런 다음 조립품을 구성하는 대부분의 부분조립품 및 부품에 대한 기초로 사용합니다.
골조 파일에는 모든 요소 유형의 모든 조합이 포함될 수 있습니다. 다음은 골조 파일에 작성된 일반적인 정보입니다.
- 스케치 최종 제품의 개념을 정의하거나 조립품에 대한 여러 영역의 배치로 사용합니다.
- 작업 형상 조립품 수준을 정의하는 주요 연결점, 축 방향 및 작업 평면을 정의합니다.
- 매개변수 부품 크기를 위한 주요 값, 배치 각도 및 설계를 위한 기타 알려진 값을 정의합니다.
- 솔리드 최종 조립품의 체적을 단일 부품으로 정의하거나 설계의 하위 영역을 정의하기 위해 정의합니다.
장점
- 간단한 조립품이나 구성요소를 작성할 수 있습니다.
- 설계를 편리하게 수정할 수 있습니다.
- 단일 파일을 통해 일반 연결이나 중요한 위치를 참조할 수 있습니다.
단점
- 데이터 볼륨이 약간 증가합니다.
- 골조 스케치를 추가로 작성해야 합니다.
Inventor 명령
- 스케치 블록
- 스케치 구속조건
- 부품 만들기
- 구성요소 만들기
- 파생
- 가변성(Adaptivity)
