컨텐츠 센터 편집기를 사용하여 사용자 라이브러리를 작성하고 Autodesk Inventor 설치 시 함께 제공된 표준 컨텐츠를 수정하거나 확장합니다.
다음과 같은 명령을 사용할 수 있습니다.
- 범주 작성
- 한 라이브러리에서 다른 라이브러리로 범주 구조 복사
- 범주 특성 편집
- 범주 삭제
- 패밀리 데이터를 읽기/쓰기 라이브러리로 복사하여 편집 활성화
- 읽기/쓰기 라이브러리에 패밀리 사본 작성
- 패밀리 특성 및 패밀리 테이블 편집
- 한 읽기/쓰기 라이브러리에서 다른 읽기/쓰기 라이브러리로 컨텐츠 이동
- 패밀리 삭제
읽기/쓰기 라이브러리에서만 컨텐츠 센터 데이터를 편집할 수 있습니다. 읽기/쓰기 라이브러리가 없는 경우 작성합니다. 컨텐츠 센터 라이브러리를 Vault Server에 저장한 경우 Autodesk Server Console을 사용하여 라이브러리를 작성합니다. 그런 다음 라이브러리 구성 대화상자를 사용하여 현재 프로젝트에 해당 새 라이브러리를 추가합니다. Desktop 컨텐츠를 사용하는 경우 라이브러리 구성 대화상자에서 라이브러리 작성을 사용합니다.
읽기/쓰기 라이브러리에 패밀리 복사
읽기/쓰기 라이브러리에서만 컨텐츠 센터 데이터를 편집할 수 있습니다. 컨텐츠 센터 편집기에서 복사 대상 및 다른 이름으로 사본 저장 명령을 사용하여 읽기/쓰기 라이브러리에 컨텐츠를 추가할 수 있습니다. 복사 대상 명령을 사용하여 읽기 전용 패밀리를 편집할 수 있습니다. 다른 이름으로 사본 저장 명령을 사용하여 읽기/쓰기 라이브러리에 동일한 패밀리 사본을 작성합니다.

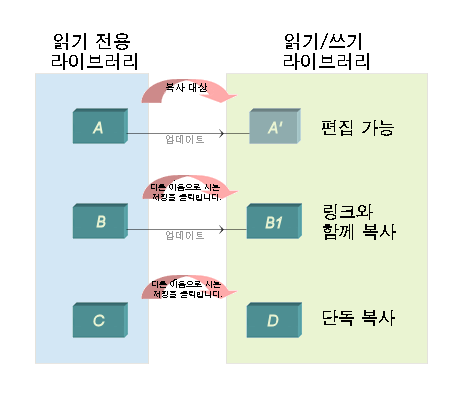

다음 체계는 읽기/쓰기 라이브러리에 패밀리 복사 개요를 나타냅니다.
- 복사 대상
- 패밀리 테이블 및 패밀리 특성을 편집하는 데 사용합니다. 이 방법은 패밀리 데이터를 복사합니다. 읽기/쓰기 라이브러리에 상위 패밀리의 물리적 사본이 작성되지 않습니다.
상위 패밀리는 병합 뷰와 패밀리가 복사된 읽기/쓰기 라이브러리 뷰에 편집 가능으로 표시됩니다. 복사된 데이터 패키지는 상위가 변경되면 업데이트를 받습니다. 패밀리 테이블 및 패밀리 특성에서 모든 사용자가 편집한 사항은 읽기/쓰기 라이브러리에 유지되고 새 버전의 Inventor에서 변환될 수 있습니다.
매개변수 매핑은 편집할 수 없습니다. 템플릿 파일을 변경하는 경우 패밀리 업데이트 시(상위 패밀리의 템플릿 변경 시) 템플릿 파일을 덮어씁니다.
- 상위 패밀리에 대한 링크와 함께 다른 이름으로 사본 저장
- 사용자 라이브러리에 상위 패밀리의 물리적 사본을 작성하는 데 사용합니다. 복사한 패밀리는 상위 패밀리 변경 시 업데이트됩니다. 병합 뷰에서 복사한 패밀리는 상위 패밀리와 별도로 표시됩니다. 복사한 패밀리만 읽기/쓰기 라이브러리 뷰에 표시됩니다.
복사한 패밀리의 테이블 및 특성을 편집할 수 있습니다. 모든 편집 사항은 상위 패밀리 업데이트 시 읽기/쓰기 라이브러리에 유지됩니다.
매개변수 매핑은 편집할 수 없습니다. 템플릿 파일을 변경하는 경우 패밀리 업데이트 시(상위 패밀리의 템플릿 변경 시) 템플릿 파일을 덮어씁니다.
예: 매개변수는 동일하지만 재질이 다른 부품 패밀리를 작성할 때 다른 이름으로 사본 저장 방법을 사용합니다.
- 상위 패밀리에 대한 링크 없이 다른 이름으로 사본 저장
- 사용자 라이브러리에 독립 패밀리를 작성하는 데 사용합니다. 복사한 패밀리는 사용자가 게시한 패밀리처럼 처리됩니다. 매개변수 매핑 및 부품 템플릿을 비롯하여 복사한 패밀리의 모든 데이터를 편집할 수 있습니다. 상위 패밀리에 대한 링크가 없으므로 업데이트가 복사된 패밀리에 적용되지 않습니다.
상위 패밀리에 링크
상위 패밀리와 복사된 패밀리 간의 링크를 통해 해당 상위와 복사된 패밀리를 동기화할 수 있습니다.
상위 패밀리를 편집하고 업데이트 도구를 사용하여 복사된 패밀리를 포함하는 라이브러리를 동기화해야 링크를 사용할 수 있습니다. 상위 패밀리와 복사된 패밀리 간의 링크가 활성화된 경우 업데이트 도구는 상위 패밀리에서 복사된(하위) 패밀리로 변경 사항을 전파합니다. 상위 패밀리와 복사된 패밀리에서 동일한 데이터가 편집된 경우 편집 사항을 덮어쓰지 않습니다.
링크가 있는 패밀리는 다음과 같은 예외를 제외하고는 독립 패밀리와 동일하게 작동합니다.
- 링크가 있는 패밀리에 대한 매개변수 매핑은 편집할 수 없습니다.
- 템플릿 파일을 변경할 경우 패밀리 업데이트 시 템플릿 파일을 덮어씁니다.
복사 대상 패밀리는 항상 상위에 대한 링크를 작성합니다. 다른 이름으로 사본 저장 패밀리는 링크를 포함하거나 포함하지 않고 작성할 수 있습니다.
링크를 억제하여 복사된 패밀리의 동기화를 연기합니다. 억제된 링크가 있는 복사된 패밀리는 업데이트 도구에서 동기화 시 건너뛰어집니다. 억제해제 명령을 사용하여 억제된 링크를 활성화합니다. 그러면 해당 복사된 패밀리가 있는 라이브러리가 동기화가 필요함으로 표시되므로 패밀리를 동기화할 수 있습니다.
링크 끊기 명령을 사용하여 다른 이름으로 사본 저장 패밀리의 상위에 대한 링크를 제거합니다. 패밀리가 독립 패밀리가 됩니다. 끊어진 링크는 복원할 수 없습니다.
사용자 패밀리 매개변수
사용자 패밀리 매개변수를 사용하여 배치 시 패밀리 멤버를 수정합니다. 패밀리 테이블에는 숫자 값 범위, 숫자 값 시퀀스, 부울 등의 사용자 매개변수 유형이 있을 수 있습니다.
사용자 패밀리의 멤버를 배치하는 경우 패밀리 대화상자에서 사용자 매개변수 값을 입력합니다. 이 값은 매개변수 정의와 일치해야 합니다. 예를 들어 숫자 매개변수는 지정된 간격과 일치해야 합니다. 0이나 1로 표현되는 부울 값은 리스트에서 선택합니다.
- 숫자 사용자 매개변수
- 배치된 구성요소의 치수를 정의할 수 있습니다. 예를 들어 범위 사용자 매개변수는 구조용 쉐이프의 길이를 지정할 수 있습니다. 팁: 숫자 값의 시퀀스를 지정하려면 열 특성 대화상자에서 최소값 및 증분을 설정합니다.
- 부울 사용자 매개변수
- 배치된 구성요소의 피쳐가 억제되는지 여부를 정의할 수 있습니다. 주: 억제/계산 유형의 사용자 부울 열이 있는 iPart를 게시하면 부울 값이 컨텐츠 센터에서 1과 0으로 변환됩니다. 피쳐를 억제하려면 패밀리 대화상자의 부울 사용자 매개변수에 대해 1을 선택합니다.
패밀리 폴더 이름 특성
기본적으로 각 부품 패밀리에는 패밀리 멤버 파일을 위한 별도의 고유 저장소 폴더가 있습니다. 패밀리 폴더 이름 특성이 폴더 이름을 결정합니다. 필요한 경우 여러 패밀리에 동일한 패밀리 폴더 이름을 지정할 수 있습니다. 이러한 패밀리는 배치된 패밀리 멤버에 대해 동일한 저장소 폴더를 사용합니다. 이러한 패밀리의 모든 멤버는 고유한 파일 이름을 가집니다. 동일한 폴더에 이름이 같은 2개의 부품 파일을 저장할 수 없습니다.
재질 안내서를 사용하여 재질 추가
재질 안내서를 사용하여 컨텐츠 센터 패밀리에 새 재질을 추가합니다. 재질 안내서는 재질 추가 절차를 자동화합니다. 다음 절차 중 하나를 선택합니다.
- 재질을 추가할 패밀리를 선택합니다. 그런 다음 재질 안내서를 실행합니다. 재질 안내서는 각 새 재질에 대한 모든 패밀리 멤버의 사본을 작성하고, 패밀리 테이블에 복사된 멤버를 추가합니다. 그런 다음 복사된 패밀리 멤버에 새 재질을 지정합니다.
- 복사할 패밀리를 선택하고 새 재질을 추가합니다. 그런 다음 재질 안내서를 실행합니다. 재질 안내서는 사용자 라이브러리에 선택한 패밀리를 복사합니다. 그런 다음 복사된 패밀리에 새 재질을 지정합니다. 복사된 패밀리가 상위 패밀리에 대한 링크를 유지할지 여부를 결정합니다. 복사된 패밀리가 링크를 유지할 경우 업데이트 도구를 사용하여 상위 패밀리에서 복사된 패밀리로 변경 사항을 전파할 수 있습니다. 링크가 없는 복사된 패밀리는 게시 안내서가 게시한 패밀리처럼 동작합니다.
- 패밀리 테이블을 열고 새 재질을 추가할 패밀리 멤버를 선택합니다. 그런 다음 재질 안내서를 실행합니다. 재질 안내서는 선택한 멤버를 복사하여 패밀리 테이블에 추가하고 이러한 패밀리 테이블에 새 재질을 지정합니다.
컨텐츠 센터 편집기 탐색
또한 컨텐츠 센터 편집기 환경에는 다음을 포함하여 컨텐츠를 찾는 데 필요한 방법이 들어 있습니다.
- 기능 찾아보기
- 고급 및 빠른 검색 명령
- 컨텐츠 제외 필터
- 특정 패밀리 멤버, 패밀리 또는 범주에 대한 바로 가기가 지정된 사용자화된 폴더 구조가 있는 즐겨찾기
- 마지막으로 사용된 20개의 부품을 표시하는 사용내역
- 볼 라이브러리를 결정하는 라이브러리 뷰 옵션. 사용 가능한 모든 라이브러리의 컨텐츠를 보려면 병합 뷰를 선택하십시오.
