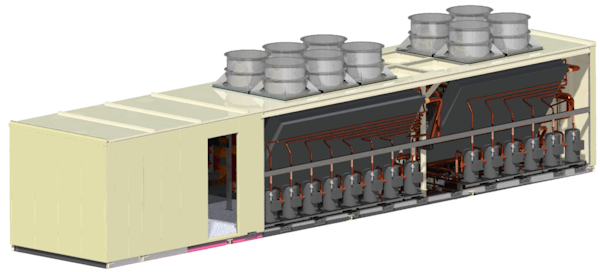

Inventor 조립품 크기는 발생 수 50,000개와 고유한 부품 수 10,000개까지 가능합니다. 발생은 주 조립품의 부품 또는 부분조립품에 대한 참조입니다. 따라서 볼트를 8번 패턴화하면 8개의 발생과 1개의 고유한 부품이 만들어집니다. 일반적인 대형 조립품에는 대개 3,000 - 5,000개의 발생과 1,000 - 2,000개의 부품이 포함되어 있습니다. "대형" 조립품을 정의하는 정확한 숫자는 없습니다.
대형 조립품은 성능에 부정적인 영향을 미치는 모든 조립품 파일입니다. 일반적으로 성능에 영향을 미치는 원인으로는 발생 수, 고유한 파일 수, 형상의 복잡도 또는 하드웨어 구성이 있습니다. 이 페이지의 정보는 성능 및/또는 용량에 도움을 주기 위해 제공됩니다. 모든 상황에 도움이 되는 단일 솔루션은 없습니다. 설계 환경에 도움이 되는 솔루션을 사용하십시오.
Express 모드
Express 모드는 아주 큰 조립품으로 작업할 때 파일 열기 시간을 크기 단축할 수 있는 방법입니다. Express 모드는 모형 화면표시 및 관련 최상위 데이터만 로드하여 성능을 최적화합니다. 자세한 내용은 Express 모드 항목을 참조하십시오.
대형 조립품 용어 및 고려 사항
발생 주 조립품의 부품 또는 부분조립품에 대한 참조입니다.
성능 작업이 완료되는 속도입니다. 파일을 열거나 도면 뷰를 작성하거나 이미지를 렌더하는 데 걸리는 시간은 성능과 관련이 있습니다.
용량 작업을 수행하는 데 필요한 메모리 양입니다. 용량은 조립품에서 효율적으로 사용하거나 도면 뷰에 표시할 수 있는 구성요소 수에 영향을 줍니다.
다음은 대형 조립품과 관련된 문제 및 사용자 프로세스를 개선할 수 있는 워크플로우를 보여줍니다. 이 테이블을 사용하여 관심 분야를 확인합니다. 그런 다음 아래 정보를 찾아 자세한 정보를 확인하십시오.
- 골조 모델링
- 구성요소 배치
모형 변경
- 공통 원점
- 구성요소 배치
- 작업공간 덮개
- 구성요소 배치
- 구성요소 단순화
- 긴 개방 시간
형상 표시
- 프로젝트 파일
- 긴 개방 시간
- 응용프로그램 옵션
- 긴 개방 시간
형상 표시
도면 열기
도면 뷰 작성
- 세부 수준(LOD) 표현
- 긴 개방 시간
형상 표시
모형 변경
도면 뷰 작성
- 대체 세부 수준(LOD)
- 긴 개방 시간
형상 표시
도면 뷰 작성
