부품 리스트, 구멍, 리비전 또는 일반 테이블을 분할할 수 있습니다.
- 분할선을 정의하려면 테이블 행에서 텍스트를 마우스 오른쪽 버튼으로 클릭합니다.
- 메뉴에서 테이블

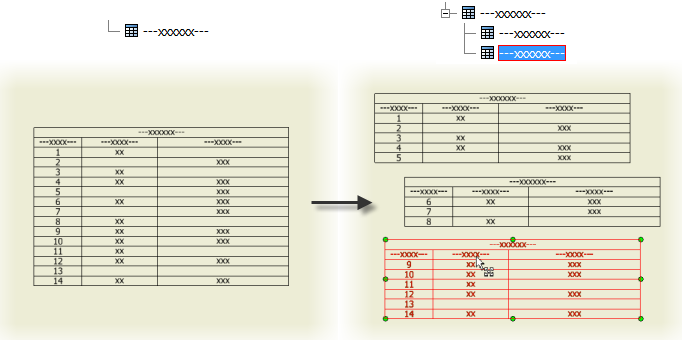

테이블 분할을 클릭합니다. 테이블이 두 개의 세그먼트로 분할됩니다. 검색기에서 새 테이블 세그먼트가 상위 테이블의 하위 항목으로 표시됩니다.
팁: 테이블 분할을 취소하려면 테이블 세그먼트를 마우스 오른쪽 버튼으로 클릭하고 테이블 분할 해제를 클릭합니다. 모든 세그먼트는 상위 테이블에 연결됩니다.
테이블 세그먼트 이동
테이블 세그먼트를 끌어 도면 시트에서 원하는 위치에 배치합니다. 테이블의 모든 세그먼트는 같은 도면 시트에 배치해야 합니다.
테이블의 세그먼트 편집
한 번의 단계로 모든 테이블 세그먼트의 특성을 편집하려면 상위 세그먼트를 편집합니다. 편집 내용을 저장하면 분할 테이블의 모든 세그먼트에 변경 내용이 적용됩니다.
특정 하위 세그먼트의 특성을 변경하려면 해당 세그먼트를 편집합니다. 하위 세그먼트에 적용된 모든 특성 재지정은 테이블 분할을 해제할 때까지 유지됩니다.
