경험이 많은 AutoCAD 사용자인 경우에는 명령행 인터페이스를 사용하여 쉽게 객체를 작성하고 특성을 지정할 수 있습니다. AutoCAD Map 3D에서는 커서 가까이에 명령 인터페이스를 제공합니다. 이 인터페이스를 동적 입력이라고 합니다. 이전 명령행 윈도우는 기본적으로 숨겨지지만 언제라도 표시할 수 있습니다.
동적 입력을 사용하여 다음을 수행할 수 있습니다.
- 도면 영역에 직접 명령을 입력하여 실행합니다.
- 명령행 대신 커서 근처의 툴팁이나 툴팁 메뉴에서 명령 프롬프트에 응답합니다.
- 툴팁에 십자선의 위치가 좌표 값으로 표시됩니다.
- 명령에서 점을 지정하라는 메시지가 나타나면 명령행 대신 툴팁에 좌표 값을 입력합니다.
- 두 번째 점을 지정하라는 메시지가 나타날 때 거리 및 각도 값이 표시됩니다.

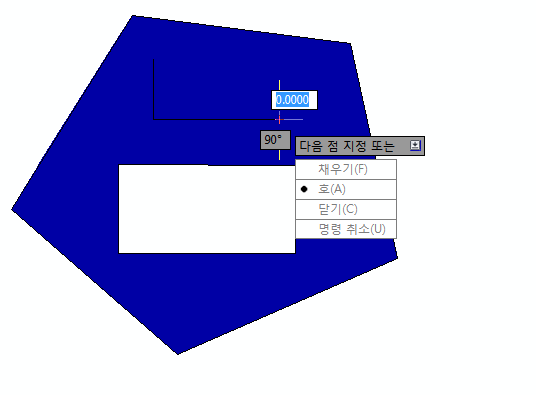

동적 입력의 예
주:
명령행을 숨기면 일부 명령에 대한 자세한 정보가 표시되지 않습니다. 이러한 정보를 보려면 키보드에서 Ctrl+9 키를 눌러 명령행을 표시합니다.
다음 규칙을 따라야 합니다.
- 일부 명령의 경우 커서로 벡터를 지정해야 합니다. 작업이 완료되면 Esc 키를 누릅니다.
- 일부 명령의 경우 객체를 선택해야 합니다. 객체를 클릭하고 Enter 키를 누릅니다.
- 일부 명령의 경우에는 여러 입력 필드가 있습니다. Tab 키를 눌러 한 필드에서 다른 필드로 이동할 수 있습니다.
- 프롬프트에 아래쪽 화살표 아이콘
이 나타나는 경우 키보드에서 아래쪽 화살표를 눌러 해당 명령에 대한 옵션 리스트를 볼 수 있습니다. 다시 아래쪽 화살표를 눌러 옵션 사이를 이동한 다음 Enter 키를 누르면 강조된 옵션이 선택됩니다.
동적 입력을 사용하려면
- 지도의 빈 공간에 커서 위치를 지정합니다.
- circle을 입력한 다음 Enter 키를 누릅니다.
- 프롬프트에 응답하여 원을 그립니다.
- 지도에서 한 위치를 원의 중심점으로 클릭합니다.
- 원의 반지름으로 500을 입력하고 Enter 키를 누릅니다.
동적 입력을 켜거나 끄려면
- 상태막대에서
을 클릭하거나 F12 키를 누릅니다.
임시로 동적 입력을 끄려면
- 작업하는 동안 F12 키를 누릅니다.
동적 입력 설정을 제어하려면
- 을 마우스 오른쪽 버튼으로 클릭하고 설정을 클릭합니다. 주:
기본적으로 동적 입력은 절대 좌표가 아닌 상대 좌표로 설정됩니다. 예를 들어 10,10을 입력하고 20,20을 입력하면 10,10에서 30,30까지 선이 그려집니다. 주로 절대 좌표를 입력하는 경우에는 이 설정을 변경할 수 있습니다.
명령행 윈도우를 숨기거나 표시하려면
- 키보드에서 Ctrl+9 키를 누릅니다.
이전의 모든 명령행 입력 내역이 표시되는 AutoCAD 문자 윈도우를 표시하려면 F2 키를 누릅니다. 이 정보를 숨기려면 F2 키를 다시 누릅니다.
AutoCAD Map 3D 튜토리얼을 계속 살펴보려면 바로 가기 메뉴로 이동합니다.
