AutoCAD Map 3D 소프트웨어는 CAD(Computer Aided Design) 데이터와 GIS(지형 정보 시스템) 데이터를 통합합니다. 데이터 작업을 마친 후 해당 데이터를 DWG™ 파일에 유지하거나 외부 파일로 변환하거나 공간 데이터베이스로 이동할 수 있습니다.
DWG 데이터
지도는 DWG 형식으로 저장됩니다. AutoCAD 도면을 직접 열거나 도면을 부착하고 원하는 객체만 조회합니다.
 |
|

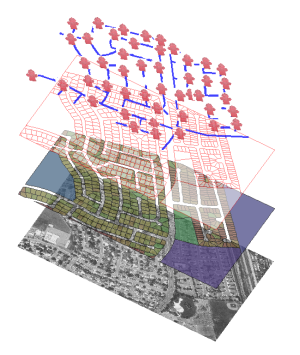

공간 데이터
포함할 데이터에 연결합니다.
|
 |
래스터 이미지
항공 사진, 등고선 사진 및 DEM 지표면을 추가합니다.
|
 |

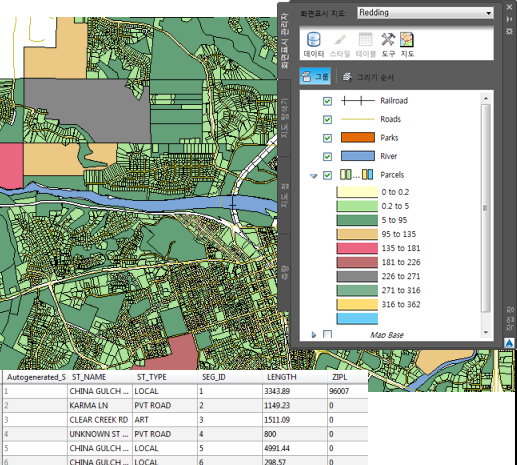

작업 창의 데이터에 연결합니다.
|
데이터 가져오기
데이터에 연결하는 대신 데이터를 가져올 수 있습니다. 데이터를 가져오면 소스와의 연결이 끊기며 데이터의 "스냅샷"이 지도에 추가됩니다. 그 이후에 데이터를 변경하는 경우 데이터를 다시 가져오기 전에는 지도에 변경 사항이 표시되지 않습니다. 가져온 데이터의 소스를 업데이트할 수 있는 방법은 없습니다. 마찬가지로 데이터를 내보낼 때에도 현재 데이터만 내보낼 수 있으며, 이 경우 활성 데이터에 대한 연결이 끊어집니다.

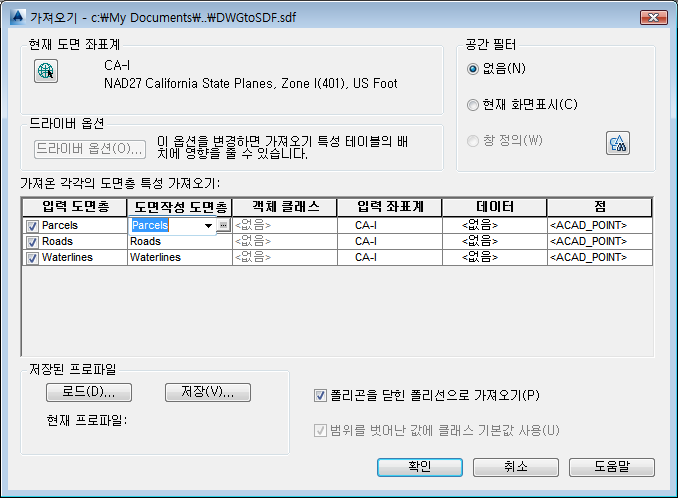

데이터를 가져오면 지도에서 데이터를 구조화할 수 있습니다. 도면층이나 객체 클래스에 데이터를 지정합니다. 객체 데이터 테이블에 속성 데이터를 추가합니다. 좌표계를 지정합니다. 점을 점, 문자 또는 블록으로 가져오도록 지정합니다.
데이터를 읽고 쓰고 표준 형식 간에 변환할 수 있습니다.
데이터베이스 정보 통합
링크 템플릿을 사용하여 일반적으로 사용되는 데이터베이스에 CAD 객체를 결합합니다. 결합을 사용하여 지형 공간 데이터를 ODBC 데이터 저장소 및 데이터베이스에 결합합니다.

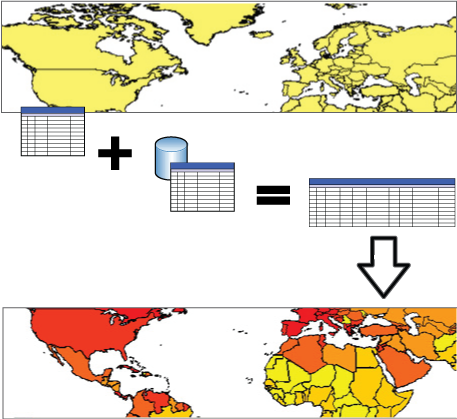

데이터베이스를 피쳐 도면층에 결합하면 주제 지정 및 기타 목적을 위해 두 데이터 저장소의 특성을 해당 도면층에 사용할 수 있습니다.
측량 데이터 추가
Autodesk Civil 3D(LandXML)에서 내보낸 점을 가져오거나 GPS 장치에서 ASCII 데이터를 가져옵니다.
측량 탭을 사용하여 측량 데이터를 가져오고 구성합니다.
점 구름 데이터 추가
LiDAR Aerial Survey 파일(.LAS)이나 ASCII 파일(.XYZ)에서 점 구름 데이터를 가져옵니다.

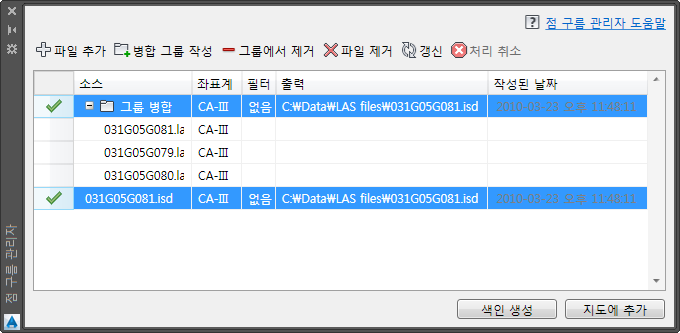

점 구름 관리자를 사용하여 점 구름 데이터 가져오기
