연습 4: 두 개의 구획 도면층 비교

필터링된 구획 도면층을 제거하고 원본 구획과 필터링된 구획 모두에 개별 도면층으로 연결합니다.

주:

이 연습에서는 이전 연습에서 작성하고 수정한 AnalyzeMap1.dwg 지도를 사용합니다.

두 개의 구획 도면층을 비교하려면

1. 화면표시 관리자에서 구획 도면층을 마우스 오른쪽 버튼으로 클릭하고 도면층 제거를 클릭합니다.
2. 홈 탭데이터 패널연결 을 클릭합니다.
3. 데이터 연결 윈도우에서 건축 지역 내에 있는 구획만 포함된, 작성한 SDF 파일에 연결합니다. 이 데이터를 지도에 추가합니다.

   데이터 연결 윈도우를 열어 둔 채로 한 쪽으로 이동하여 작업 창이 보이도록 합니다.

4. 화면표시 관리자에서 새 구획 도면층을 선택한 다음 도면층 이름을 클릭합니다. 새 이름(예: ConstructionParcels)을 입력합니다.
5. 데이터 연결 윈도우에서 원본 구획 세트가 포함되어 있는 파일에 연결합니다. 이 데이터를 지도에 추가하고 데이터 연결 윈도우를 닫습니다.

   새 도면층은 화면표시 관리자에서 구획이라고 표시됩니다.

스타일을 사용하여 도면층 비교

두 도면층에 스타일을 다르게 지정하고 투명도를 사용하여 두 도면층이 어떻게 비교되는지 확인할 수 있습니다.

주:

중첩을 사용하여 도면층을 비교할 수도 있습니다. 중첩의 예는 학습 4: 플러드 분석 수행(다음 학습)을 참고하십시오.

스타일을 사용하여 두 도면층 비교

1. 화면표시 관리자에서 원본 구획 도면층(구획)을 마우스 오른쪽 버튼으로 클릭한 다음 스타일 편집을 클릭합니다.
2. 스타일 편집기에서 이 구획 도면층의 채우기 요소를 투명(75) 및 연한 녹색으로 설정합니다. 스타일 편집기는 열어 둡니다.
3. 건축 지역 구획 도면층(ConstructionParcels)을 클릭합니다.
4. 스타일 편집기에서 이 구획 도면층을 불투명(투명도를 255로 설정) 및 중간 갈색으로 설정합니다. 스타일 편집기를 닫습니다.
5. 화면표시 관리자에서 지표면 래스터 이미지 상자와 등고선 도면층 상자를 선택하여 지표면 래스터 이미지를 다시 표시합니다.
6. 화면표시 관리자에서 버퍼 도면층에 대한 확인란의 선택을 취소합니다.
7. 화면표시 관리자에서 그리기 순서를 클릭합니다.

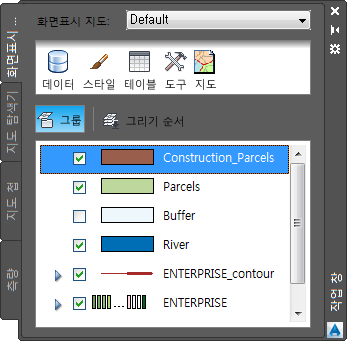

8. 그리기 순서가 다음과 같은지 확인합니다.


   도면층의 중첩 방식을 변경하려면 그리기 순서를 클릭합니다.

이번 연습 내용

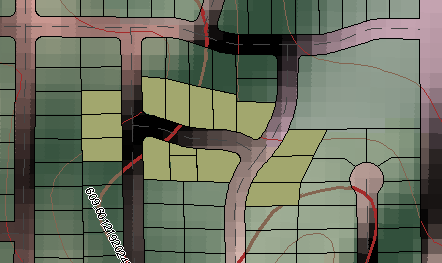

이제 지도에 도로가 겹쳐진 래스터 이미지, 원본 구획 도면층 및 건축 지역 구획이 표시됩니다.

튜토리얼을 계속 보려면 연습 5: 보고서에 사용하기 위해 데이터를 CSV로 내보내기로 이동합니다.
