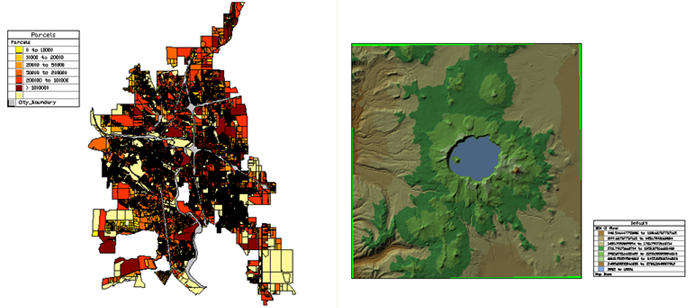

범례를 통해, 지도에 사용된 색상 코딩의 의미를 파악할 수 있습니다.
범례에는 도면작성 도면층 및 지형 공간 피쳐 도면층 둘 다를 포함하여 화면표시 관리자에 표시된 모든 도면층이 포함됩니다. 주제 범위를 표시하려면 주제가 지정된 도면층이 범위가 표시되도록 확장되었는지 확인합니다. 도면층이 범례에 표시되지 않도록 하려면 범례를 생성하기 전에 해당 도면층의 확인란 선택을 취소합니다.
범례는 모든 도면 공간 뷰포트에 배치할 수 있습니다. 여러 화면표시 지도를 작성한 후 각 화면표시 지도를 특정 도면 공간 뷰포트와 연관시킬 수 있습니다. 각 뷰포트는 고유한 범례를 가질 수 있습니다. 각 뷰포트에 대해 도면층을 켜고 끌 수 있기 때문에 범례가 다를 수 있습니다.
범례 스타일
범례가 테이블에 표시됩니다. 기본적으로 범례에는 범례 테이블 스타일이 사용됩니다. 범례 테이블 스타일은 수정하거나 외부 스타일에 링크할 수 있습니다. 도면 및 연관된 범례를 공유해야 할 경우 범례 테이블 스타일을 외부 파일로 저장하여 도면에 포함시킬 수 있습니다.
범례 특성을 사용하여 범례의 제목, 범례에 포함되는 항목 또는 범례 항목의 순서를 변경할 수 있습니다.
AutoCAD TABLESTYLE 명령을 사용하여 다른 테이블 스타일을 정의하고 적용할 수 있습니다. 테이블 스타일 편집기는 표준 AutoCAD 대화상자이며 문자 스타일 편집기에 링크되어 있습니다. 자세한 정보는 AutoCAD 도움말을 참고하십시오.
