축척 범위는 피쳐 화면표시에 특정 스타일이 적용되는 줌 레벨을 지정합니다. 지도의 줌 레벨이 지정된 축척 범위 내에 있는 경우 AutoCAD Map 3D에서는 축척 범위와 연관된 스타일을 사용하여 피쳐를 다시 그립니다.

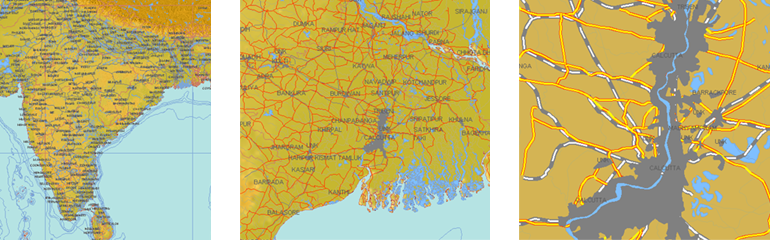

이 그림에서는 도로 및 기타 피쳐가 세 가지 축척 범위에서 어떻게 나타나는지 보여줍니다.
줌 레벨이 시작 값보다 크거나 같고 끝 값보다 작은 경우 스타일이 적용됩니다. 인접한 축척 범위를 설정하는 경우 다음 범위의 시작 값과 동일한 끝 값을 사용합니다. 예를 들어, 범위가 0 - 20,000인 경우 다음 범위는 20,000 - 40,000으로 설정합니다.
주: 지도에 대해 여러 축척 범위를 설정하는 경우 서로 겹치지 않도록 합니다. 예를 들어, 범위 500,000 - 5,000,000과 2,000,000 - 10,000,000은 서로 겹칩니다. 이와 같이 줌 레벨이 겹치는 축척 범위 내에 있는 경우 AutoCAD Map 3D에서는 나열된 첫 번째 축척 범위의 스타일을 사용하여 피쳐를 표시합니다.
