원시 도면에서 위상 일부를 조회할 수 있고 위상을 구성하는 모든 객체를 검색할 필요 없이 위상의 해당 부분에 대해 작업할 수 있습니다.
표준 조회 사용과 위상 조회 사용 간에는 세 가지 차이점이 있습니다.
- 위상 조회는 하나의 위상에만 작동되는데 반해, 표준 조회는 부착된 도면의 전체 객체에 작동됩니다.
- 위상 정보는 객체 데이터에 저장되기 때문에 면적, 길이, 둘레, 방향, 정방향 저항 계수, 역방향 저항 계수 등을 기반으로 데이터 조건을 작성할 수 있습니다.
- 특성 대체는 폴리곤 위상에 대해 다르게 작동됩니다.
결과 위상 작성
위상 조회를 사용할 경우 다음 세 가지 위상으로 현재 도면에 검색된 정보를 유지할 수 있습니다.
- 없음 — 어떤 정보도 현재 도면의 지오메트리에 추가되지 않습니다.
- 임시 — 검색된 정보가 별표(*)로 시작하는 위상 이름으로 메모리에 저장됩니다.
- 영구 — 조회를 사용하여 데이터를 검색하고 현재 도면에 위상을 작성합니다. 이 위상을 원시 도면에 백업 저장할 수 있습니다. 위상 이름 앞에 별표(*)를 붙여서는 안됩니다.
위치 조회
네트워크 위상에서의 위치 조회는 기타 선형 또는 점 객체에서의 조회와 같은 방식으로 작동됩니다.
| 위상 | 위치 조회로 검색된 데이터 |
|---|---|
| 노드 | 노드 |
| 네트워크 | 링크(위상의 일부일 경우 노드도 해당) |
| 폴리곤 | 링크나 면중심점이 선택된 경우의 폴리곤과 폴리곤 위상의 일부인 경우의 링크 또는 노드 |

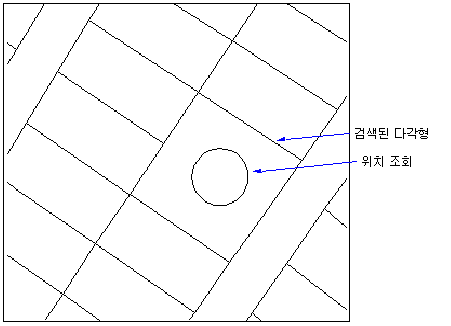

폴리곤은 경계만이 아니라 실제 영역으로도 취급됩니다. 다음 예의 경우, 폴리곤을 구성하는 객체가 조회 경계 부분에 전혀 걸치지 않는 경우라도 전체 폴리곤이 검색되도록 폴리곤 영역을 조회 경계에 걸칩니다.
또한 점 위치 조회는 점을 포함하는 폴리곤을 검색합니다.
객체 데이터 조회
노드, 링크 및 폴리곤 식별자와 같은 객체 데이터, 링크 상의 "시작" 및 "끝" 노드 정보, 링크 상의 왼쪽 및 오른쪽 정보, 폴리곤 등을 사용하여 모든 위상 객체를 조회할 수 있습니다.
위상 조회는 면적, 둘레, 링크 갯수 등의 데이터를 검색할 수 있습니다. 예를 들어 지정된 값보다 큰 영역을 가진 객체를 검색하는 조회의 경우, 두 조회 유형과 다른 결과가 나타납니다.
- 표준 부착된 도면의 조회 정의로 정의된 조회는 지정된 값의 영역을 가진 닫힌 폴리선을 검색합니다.
- 위상 조회 정의는 폴리곤을 구성하는 객체(선, 호 또는 열린 폴리선 등)에 상관없이 지정된 영역 값을 갖는 모든 폴리곤을 검색합니다.
위상 조회를 사용한 특성 대체
위상 객체에 대해 특성 대체를 정의하면 다음 표와 같이 위상의 특정 요소만 대체됩니다.
| 특성 대체 | 수정된 객체 |
|---|---|
| 블록 이름 | 노드 및 네트워크 위상의 노드 폴리곤 위상의 면중심점 |
| 색상 | 노드, 링크 및 면중심점 |
| 고도 | 노드, 링크 및 면중심점 |
| 높이 | 노드 및 네트워크 위상의 노드 폴리곤 위상의 면중심점 |
| 도면층 | 노드, 링크 및 면중심점 |
| 선종류 | 노드, 링크 및 면중심점 |
| 회전 | 노드 위상 및 네트워크 위상의 노드 폴리곤 위상의 면중심점 |
| 축척 | 노드, 링크 및 면중심점 |
| 문자 스타일 | 노드 및 네트워크 위상의 노드 폴리곤 위상의 면중심점 |
| 폭 | 링크 |
| 문자값 | 노드 및 네트워크 위상의 노드 폴리곤 위상의 면중심점(문자는 면중심점 레이블 점에 나타남) |
| 두께 | 링크 |
| 해치 | 폴리곤 해치 |
보고서 모드
표준 부착된 도면의 조회 정의 명령의 사용으로 사용 가능한 도트 변수 외에, 위상 조회 정의는 두 개의 도트 변수를 더 가지고 있습니다.
- .TOPONAME — 위상 이름을 포함합니다.
- .TOPOTYPE — NODE, NETWORK 또는 POLYGON과 같은 위상 유형을 포함합니다.
다음 세 개의 도트 변수는 위상 조회에서 다른 결과를 초래합니다.
- .DRAWING — 위상에 있는 지오메트리 객체의 원시 도면 이름입니다.
- .AREA — 각 폴리곤에 대한 AREA 객체 데이터 필드 값입니다.
- .PERIMETER — 각 폴리곤에 대한 PERIMETER 객체 데이터 필드 값입니다.
출력 보고서 옵션 대화상자의 하위 객체 처리 옵션은 보고서의 객체를 지정합니다.
