템플릿에는 하나 이상의 배치가 포함될 수 있습니다. 여러 배치가 포함된 경우 특정 지도 첩에 사용할 배치를 지정해야 합니다.
지도 첩 템플릿을 정의하고 지도를 저장하면 지도 첩을 플로터 또는 DWF 파일에 게시할 수 있습니다.
지도 첩 템플릿
뷰포트

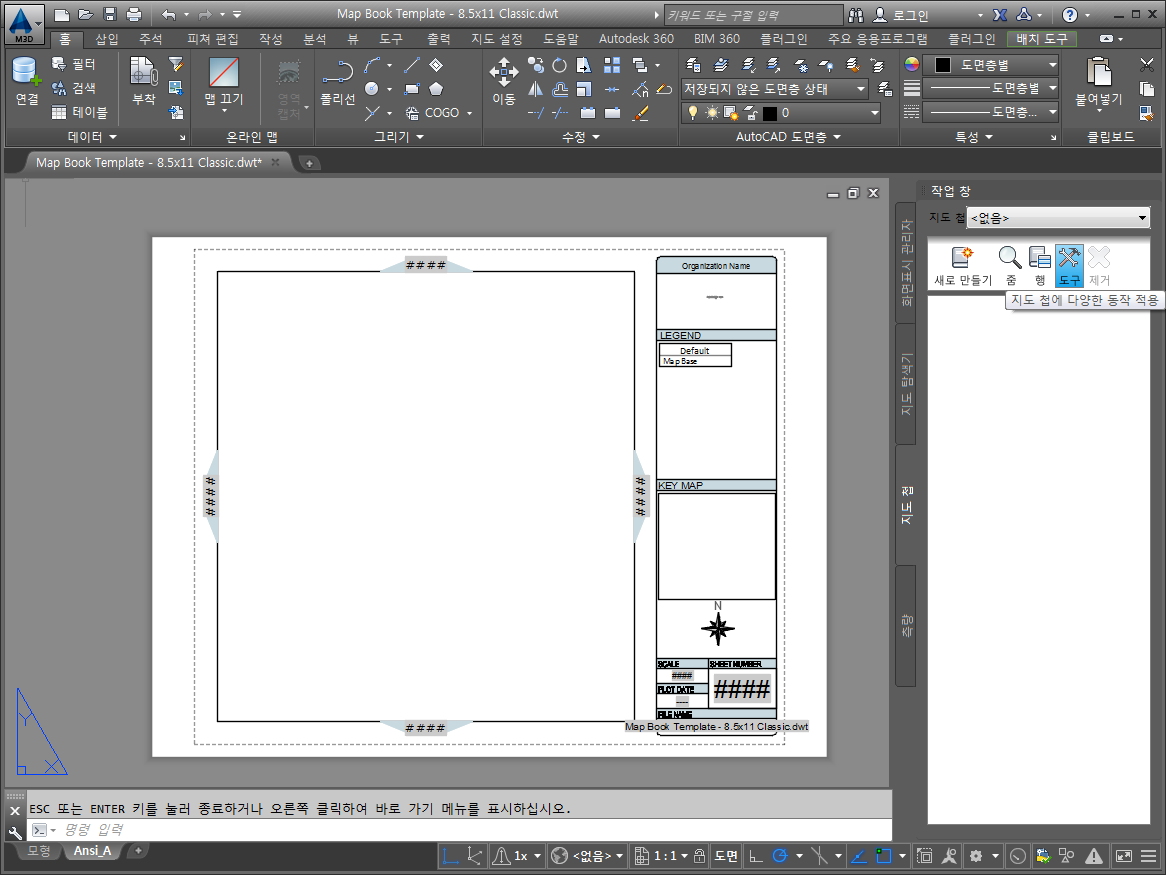

지도 첩 템플릿에서 각 요소가 뷰포트 안에 나타납니다. 이는 웹 페이지의 프레임과 비슷합니다. 페이지의 쉐이프 및 위치가 뷰포트에 포함되며 뷰포트 내에 표시되는 정보 유형을 지정합니다. 지도 첩 템플릿에 주 뷰포트를 포함해야 합니다. 선택적으로 포함할 수 있는 기타 뷰포트는 다음과 같습니다.
- 타일 뷰 뷰포트는 해당 타일을 표시하고 이 타일의 모양을 결정합니다. 지도 첩의 템플릿에는 타일 뷰 뷰포트가 포함되어야 합니다.
- 키 뷰 뷰포트는 지도 첩에 포함된 전체 영역에 대한 썸네일 뷰를 표시합니다. 이 뷰포트에서 사용할 매핑된 영역에 대해 단순화된 뷰를 작성하고 해당 뷰를 개별 도면 파일에 저장한 다음 해당 도면에 링크할 수 있습니다. 이 뷰포트에 썸네일 대신 링크된 다른 파일을 표시할 수 있습니다. 예를 들어 개별 파일에 지도에 대한 상세사항을 저장하고 키 뷰 뷰포트를 사용하여 삽입물로 표시할 수 있습니다. 전체 지도에 대해 선택한 AutoCAD 도면층을 표시할 수도 있습니다. 주:
지도 첩을 생성하는 경우 이전 방법 중 하나를 선택하거나 키 뷰 뷰포트를 모두 생략할 수 있습니다.
- 범례 뷰포트는 범례를 표시합니다. 그리고 지도 첩 내에서 범례가 표시될 위치를 지정합니다. 지도에 대해 화면표시 범례를 작성하는 경우 이 뷰포트의 범례로 선택하거나 범례로 사용할 지도 영역을 선택할 수 있습니다. 이 뷰포트는 옵션입니다.
- 인접 화살표는 각 타일 모서리에 있는 블록으로, 인접한 타일을 가리키고 식별합니다. 각 화살표는 인접한 타일을 해당 방향으로 지정하고 화살표 내에서 해당 타일 이름을 표시하는 특성을 가집니다. 화살촉 내에 나타나는 문자를 지정할 수 있습니다. 지도 첩을 생성하는 경우 인접 블록의 도면을 선택할 수 있습니다. 이 도면은 템플릿 배치에 정의되어 있는 원래의 인접 블록을 대치합니다.
- 제목 블록은 회사 이름, 그룹 이름, 지도 이름 등의 제목 정보를 포함할 수 있는 정의된 DWG 블록을 표시합니다. 대부분의 조직에는 이 요소에 삽입할 표준 제목 블록이 있습니다. 템플릿 내에서 제목 블록에 대한 특정 속성을 정의할 수 있습니다. 샘플 템플릿에 정의된 제목 블록에는 전체 타일을 둘러싸는 프레임이 포함됩니다. 지도 첩을 생성하는 경우 제목 블록의 도면을 선택할 수 있습니다. 이 도면은 템플릿 배치에 정의되어 있는 원래 제목 블록 내용을 대치합니다.
