이미지를 삽입할 때 밀도 단위를 변경할 수 있지만 밀도값은 변경할 수 없습니다. 기본 밀도 값은 반드시 래스터 확장 옵션 대화상자에서 설정해야 합니다.
- 밀도 — 이미지에 대해 단위 당 점의 수 또는 단위 당 픽셀 수를 보여줍니다. 이 정보가 이미지나 상호연관 소스에 저장되지 않은 경우 AutoCAD Map 3D에서는 래스터 확장 옵션 대화상자의 기본 밀도를 사용합니다.
- 단위 — 단위 리스트에서 밀도의 단위를 선택합니다. 예를 들어 이미지가 300dpi로 스캔된 경우 인치를 밀도 단위로 선택합니다.
GeoTIFF, GeoSPOT와 같은 일부 이미지 형식 및 상호연관 소스에 대한 World 파일이 있는 모든 이미지에는 실제 좌표에 있는 밀도 단위가 있습니다. 예를 들어, 위성 사진은 점/마일을 기준으로 할 수 있습니다. 이 경우에 마일을 밀도 단위로 선택합니다.
지정한 밀도 단위는 삽입한 이미지의 유형에 따라 다양할 수 있습니다. 다음의 두 예에서는 점/인치를 사용한 스캔된 이미지의 삽입과 실제 단위로 저장된 항공 사진/위성 사진 사이의 차이점을 설명합니다.
비지리적 참조 이미지에 대해 밀도 단위 설정
다음 예는 비지리적 참조 이미지(실제 단위 데이터와 함께 저장되지 않은 이미지)의 도면 축척, 밀도 단위 및 삽입 축척 사이의 관계를 보여줍니다. 축척을 사용하여 그려지고(예: 평면도) 스캐너로 캡처된 이미지는 거의 이 범주에 해당될 것입니다.

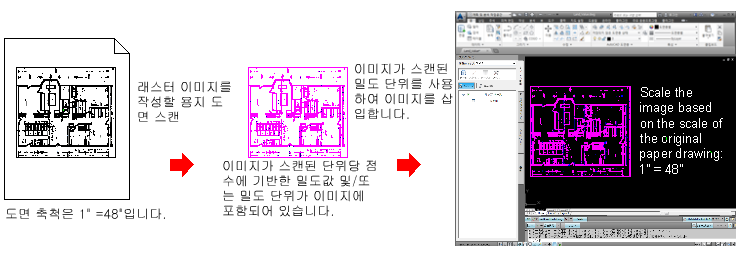

다음 예에서의 이미지는 1" = 48"의 도면 축척으로 그려지고, 300dpi로 스캔된 후 밀도 값으로 300, 밀도 단위로 인치를 사용하여 도면에 삽입되었습니다. 그런 다음, 1" = 48"의 도면 축척을 기반으로 축척됩니다.
비지리적 참조 이미지를 삽입할 때 선택한 밀도 단위는 이미지를 스캔하는 단위와 일치해야 합니다. 이 경우에 이미지가 dpi(점/인치)로 스캔되기 때문에 단위는 인치입니다.
축척은 동일한 단위를 기반으로 해야 합니다. 예를 들어, 원본 평면도의 축척이 1" = 4' 이면 양쪽을 동일한 단위로 변환해야 합니다. 이 경우에 4 피트를 인치로 변환해야 하는데, 이것이 축척 비율로 1" = 48"을 사용하는 이유입니다.
지리적 참조 이미지의 밀도 단위 설정

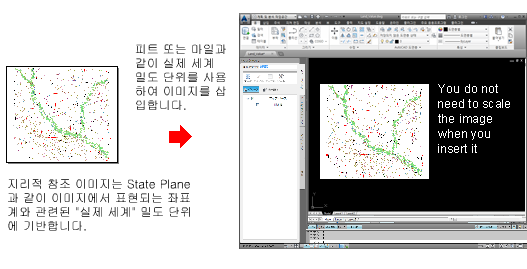

다음 예는 밀도 단위와 지리적 참조 이미지 사이의 관계를 보여줍니다. 인식할 도면 축척이 없기 때문에 피트 또는 마일과 같이 이미지를 표현하는 단위를 사용하여 이미지를 삽입할 수 있고 삽입할 때 이미지를 축척할 필요가 없습니다.
지리적 참조 이미지는 GeoSPOT 및 GeoTIFF 파일 형식 그리고 상호연관 소스로 World 파일을 사용하는 이미지를 포함합니다.
