각 도면층에는 하나의 데이터 유형이 포함됩니다. 예를 들어 도면 객체의 도면층, Oracle의 피쳐 클래스를 나타내는 도면층, DEM 지표면 도면층 및 래스터 이미지 도면층이 있을 수 있습니다. FDO 를 사용하여 데이터 연결을 통해 데이터 소스에 연결하는 경우 해당 데이터 소스의 각 피쳐 클래스 또는 이미지가 자동으로 개별적인 도면층이 됩니다. 도면 객체에 대한 도면작성 도면층을 작성할 수 있으며 이러한 객체는 여러 도면층의 구성원이 될 수 있습니다.
화면표시 관리자 도면층은 도면층 특성 관리자에 표시되는 일반 “AutoCAD 도면층”과 다릅니다. AutoCAD 사용자의 경우 AutoCAD Map 3D를 사용하지 않으면 AutoCAD Map 3D 도면층이 표시되지 않습니다. 다른 기법을 사용하여 2개의 다른 도면층 유형의 스타일을 지정할 수 있습니다.

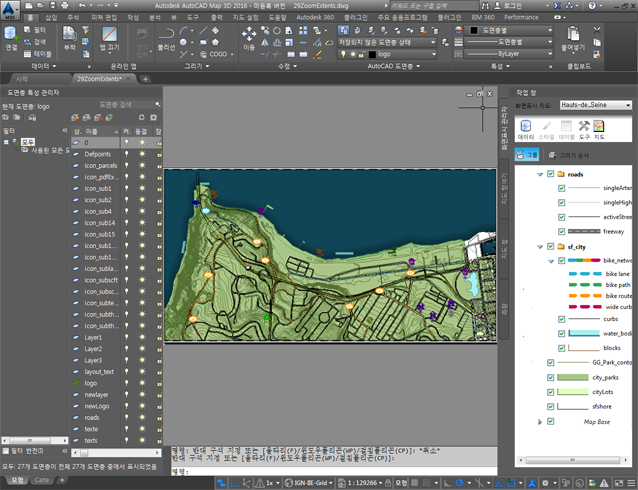

이 지도에는 AutoCAD 도면층(왼쪽)과 화면표시 관리자 도면층(오른쪽)이 모두 포함되어 있습니다.
화면표시 관리자에서 두 가지 방법으로 도면층을 볼 수 있습니다.
- 그룹 은 일련의 도면층으로 구성됩니다. 예를 들어 완성 데이터에 대한 그룹과 제안된 변경 사항에 대한 별도의 그룹을 작성할 수 있습니다.
- 그리기 순서 는 도면층의 그리기 순서를 결정합니다. 그리기 순서의 맨 위에 있는 항목은 리스트에서 해당 항목 아래에 있는 항목의 맨 위에 그려집니다.
객체가 도면층 둘 이상의 구성원이면 속한 각 도면층의 스타일이 상속됩니다. 예를 들어, 선이 교통 도면층과 도로 도면층 모두에 있는 경우 두 도면층의 스타일이 상속됩니다. 도면층에 충돌하는 스타일이나 가시성 설정이 지정된 경우 객체는 화면표시 관리자 리스트에서 위쪽에 있는 도면층의 스타일 및 가시성 설정을 사용합니다.
도면작성 도면층의 썸네일 아이콘을 지정할 수 있습니다. 이 아이콘은 화면표시 관리자 및 이 지도에 대해 작성하는 모든 범례에 사용됩니다. 또한 도면작성 도면층에만 영향을 주며 피쳐 도면층에는 사용할 수 없습니다.
