유적선 플롯을 사용하면 선택된 유체 입자가 통과한 경로를 추적할 수 있으므로 해당 이력을 보다 잘 이해할 수 있습니다. 이 플롯을 사용하면 유체 입자가 들어올 때 통과한 게이트, 유체 입자가 고화되기 전에 이동한 거리 또는 복잡한 지오메트리를 통과하여 지나간 경로와 같은 질문에 답할 수 있습니다.
주의: 유적선 플롯은 메쉬 밀도와 속도 결과 모두에 종속됩니다. 복잡한 해석에 대해 유적선의 적합한 적용 범위를 얻기 위해 메쉬 밀도 및 솔버 출력 수를 늘려야 할 수도 있습니다. 이는 특히 관성 및/또는 제팅이 포함되는 해석에서 두드러집니다.
이 구현을 통해 유체 입자의 유적선을 따라 해당 입자에 대한 다음 데이터를 플롯할 수 있습니다.
- 압력
- 온도
- 전단율
- 시간
- 속도
주: 유적선 플롯은 유동 입자가 각 데이터 점 위치를 지나 이동한 시간에 해당 유적선을 따라 해당 유동 입자에 대한 데이터 점을 나타냅니다. 값이 작성된 후에는 변경되지 않으며 시간이 지나도 변경되지 않습니다. 결과적으로 값은 압력 결과 또는 온도 결과와 같이 지정된 위치의 값이 시간이 지남에 따라 변경되는 방법을 보여주는 유사한 결과에 직접 매핑되지 않습니다.
이 기능은 다음 메쉬 유형에 사용할 수 있습니다.
3D
- 열가소성 수지 사출 성형
- 열가소성 수지 오버몰딩
- 리액티브 성형

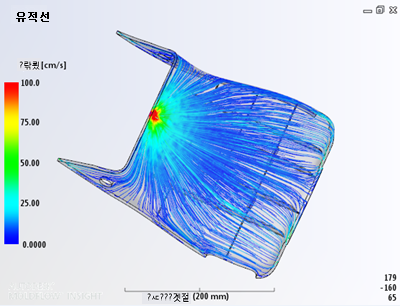

유적선 플롯의 초기 보기는 사출 주입점에서 시작하여 전체 제품을 통과하는 유적선의 추적입니다.

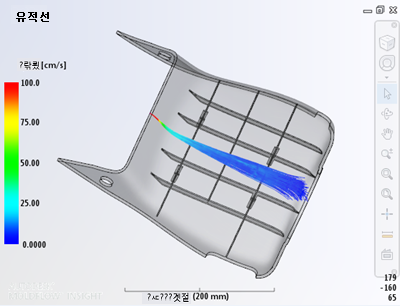

금형의 특정 위치에 도달한 해당 유체 입자의 유적선만 플롯할 경우 사출 주입점으로부터에서 선택한 영역에서 종료로 전환하고 특정 영역을 선택하십시오.

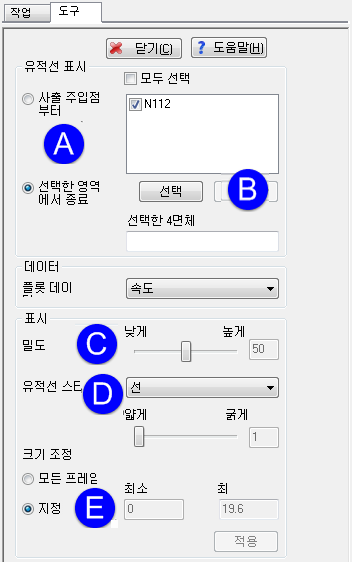

도구 탭의 컨트롤을 사용하면 다음을 포함하여 플롯의 여러 측면을 변경할 수 있습니다.
- A. 확인할 유적선
- B. 확인하고 싶은 영역
- C. 유적선의 밀도
- D. 유적선의 스타일(선, 표식기 또는 튜브)
- E. 크기 조정
