변형, 모든 효과 결과는 냉각 효과, 수축 효과 및 배향 효과를 결합하여 최종 제품 변형을 표시합니다.
이 결과는 두 가지 방법 중 하나로 계산됩니다.
- 제품에서 평면을 정의하는 세 점이 지정된 앵커 평면을 기준으로 측정됩니다. 이 평면을 기준으로 변형된 제품의 변형이 측정됩니다.
- 변형된 지오메트리가 최적 맞춤 평면을 기준으로 측정됩니다. 기준점의 총 변위가 가능한 한 작도록 평면이 정의됩니다. 기준점을 필요한 개수만큼 지정할 수 있습니다.

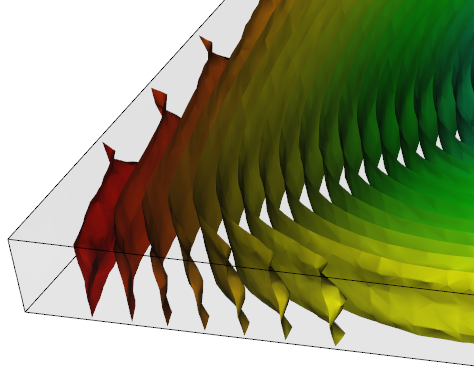

팁: 3D 제품 두께 방향의 변형을 보려면 결과 표시를 등고선으로 변경하십시오(스터디 작업 분할창에서 결과 이름을 마우스 오른쪽 버튼으로 클릭하고 선택).
Dual Domain 제품은 면 등고선만 표시하지만 두께 방향의 변형을 유추할 수 있는 경우가 많습니다.
결과 사용
제품의 변형 범위를 검사하고 결과가 공차 내에 있는지 확인하십시오.
플롯 속성 대화상자의 변형 탭에 있는 배율 설정을 사용하여 작은 변형을 확대할 수 있습니다.
변형 결과를 애니메이트할 수 있습니다. 애니메이션은 원래 제품 형상에서 최종 변형된 지오메트리까지 제품 형상의 변화를 보여줍니다.
고려할 점들
특정 변형 결과를 조사하여 제품 뒤틀림에 기여하는 주요 요인을 확인하십시오. 그런 다음 집중 해결을 진행할 수 있습니다.
