제품 복제

이 작업에서는 제품을 복제하여 2 캐비티 도구를 만듭니다.

1. (홈 탭 > 금형 유형 패널 > 멀티 캐비티)을 클릭하십시오.

2. (지오메트리 탭 > 레이아웃 패널 > 레이아웃 복제)을 클릭하십시오.

   1. 그리드를 선택하십시오.

   2. 행에 2를 입력하십시오.

   3. 행 간격으로 100mm를 입력하십시오.

   4. 드롭다운 상자에서 간격지정 위치로 선택의 모서리를 선택하십시오.

   5. 열에 1을 입력하십시오.

   6. 확인을 클릭하십시오.

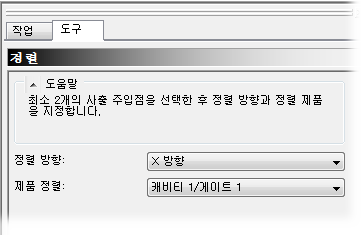

3. (지오메트리 탭 > 레이아웃 패널 > 정렬)을 클릭하십시오.

   1. X 방향을 정렬 방향으로 선택하십시오.

   2. Ctrl 키를 누른 채 두 사출 주입점을 모두 선택하십시오.

   3. 제품 정렬 필드에서 캐비티 1/게이트 1을 선택하십시오.

   4. 확인을 클릭하십시오.
