어커런스 수

일반적으로 어커런스 수는 지정된 유로가 여러 캐비티 도구에서 반복되는 횟수를 지정하여 충전+보압 해석에 필요한 모델링의 양을 단순화하는 데 사용됩니다.

예를 들어 자연적으로 균형 조정된 8 캐비티 도구의 경우 하나의 제품과 피드 시스템만 모델링해야 합니다.

경고: 냉각, 변형 또는 응력 해석을 계속 진행해야 하는 경우 어커런스 수를 사용하여 제품의 일부를 나타낼 수 없습니다. 이런 경우 전체 제품을 모델링해야 합니다.

어커런스 수는 대칭 유로가 있는 모델에 필요한 모델링의 양 및 해석 시간을 줄이는 데 사용할 수 있는 유용한 바로 가기입니다. 특히, 멀티 캐비티 모델에서는 하나의 캐비티만 모델링하면 동일한 다른 캐비티를 해석에서 어커런스 수로 참조할 수 있습니다. 동일한 유로를 정의하여 물리적 지오메트리가 대칭이 되고 유로를 통해 유동되는 플라스틱의 체적이 동일하도록 합니다.

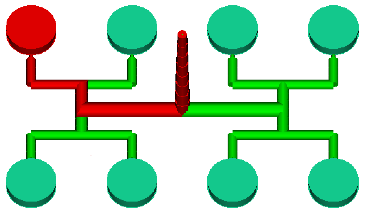

아래 그림에서는 자연적으로 균형 조정된 8 캐비티 도구를 보여줍니다. 빨간색으로 표시된 지오메트리만 모델링해야 합니다. 나머지 캐비티는 어커런스 수로 고려됩니다.


자연적으로 균형 조정된 8 캐비티 도구의 어커런스 수

위 그림에서 어커런스 수는 다음과 같이 정의됩니다.

대칭 유로

어커런스 수를 사용하여 간단한 제품을 모델링하기 전에 "대칭 유로"의 개념을 이해하면 도움이 됩니다. 유로의 물리적 지오메트리가 대칭인 경우 및 유로를 통해 유동되는 플라스틱의 체적이 동일한 경우 유로를 대칭이라고 합니다.

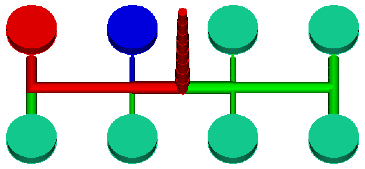

아래 그림에서는 인위적으로 균형 조정된 8 캐비티 도구를 보여 줍니다. 이 러너 시스템에는 각각 빨간색과 파란색으로 표시된 두 가지 고유한 유로가 포함되어 있으므로 어커런스 수가 첫 번째 예제와 다릅니다.



인위적으로 균형 조정된 8 캐비티 도구의 어커런스 수

위 그림에서 어커런스 수는 다음과 같이 정의됩니다.
  • 빨간색의 스프루는 고유하므로 어커런스 수가 1입니다.
  • 빨간색의 1차 러너는 스프루의 베이스에서 유로가 2로 분할되므로 어커런스가 2입니다.
  • 파란색으로 표시된 2차 러너, 게이트 및 제품은 어커런스가 4입니다.

어커런스 수 지정

기본적으로 모델의 모든 표면과 요소는 어커런스 수가 1인 것으로 간주됩니다. 편집(지오메트리 탭 > 속성 패널 > 편집)을 사용하여, 예를 들면 멀티 캐비티 금형과 같은 모델에 대해 1이 아닌 다른 어커런스 수를 지정할 수 있습니다. 모든 개체에 적용 옵션을 선택하면 선택한 요소와 같은 속성을 포함하는 모든 요소에 같은 수가 상속됩니다.
