미드플레인 메쉬를 사용하여 제품 삽입물 모델링

두 가지 유형의 삽입물이 있으며 둘 다 유사하게 모델링됩니다.

• 금형 삽입물은 금속으로 구성되며 금형의 일부입니다. 피처와 같이 코어를 만드는 데 주로 사용됩니다.
• 제품 삽입물은 사출 단계 전 금형에 배치되는 성분이며 제품과 함께 취출됩니다. 각 샷에 대해 새 제품 삽입물이 있다고 가정됩니다.

주: 미드플레인 메쉬는 황동 스레드 삽입물처럼 삽입물의 두께가 거의 균일한 단순한 제품 삽입물 지오메트리만 모델링하는 데 사용할 수 있습니다. 복잡한 지오메트리의 경우 3D 메쉬를 사용해야 합니다.

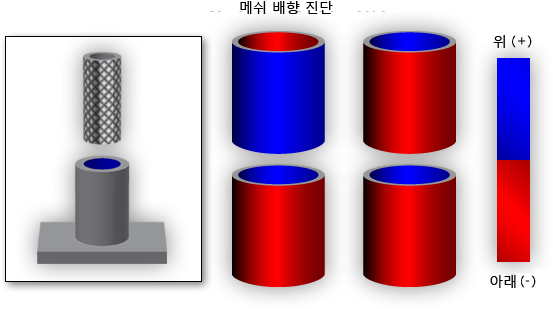

스레드 삽입물의 예

미드플레인 메쉬를 사용하여 스레드 제품 삽입물을 만들려면 다음 단계를 적용하십시오.

1. 삽입물에 접촉하는 모델의 요소(일반적으로 속이 빈 보스의 측면 벽)를 선택하십시오.
2. 새 레이어를 만들고 선택한 요소를 지정하십시오. 그러면 모든 요소를 제대로 선택할 수 있습니다.
3. (지오메트리 탭 > 유틸리티 패널 > 이동 > 이동)을 클릭하십시오.
4. 단계 2에서 만든 레이어에서 요소를 선택하십시오.
5. 삽입물의 길이보다 큰 벡터를 입력하고 이 벡터를 기억해 두십시오.
6. 복사를 클릭하십시오.
7. 적용을 클릭하여 선택한 요소를 복사한 다음 닫기를 클릭하십시오.
8. 새 요소를 선택한 다음 속성 유형을 제품 삽입물로 변경하십시오.
9. 삽입물에 열을 가하는 경우 재료(금속 또는 고분자), 인터페이스 전도도 및 초기 온도 등 필요한 속성을 지정하십시오.
10. 두께를 지정하십시오.
11. (메쉬 탭 > 메쉬 진단 > 배향)을 클릭하여 금형 삽입물 및 제품이 올바르게 배향되었는지 확인하십시오.
    주: 메쉬의 배향은 삽입물이 제품의 어떤 면에 있는지 정의합니다. 삽입물의 윗면이 제품의 윗면에 닿아 있는 경우 삽입물이 제품의 위에 닿게 됩니다. 삽입물의 윗면이 요소의 아랫면에 닿아 있는 경우 삽입물이 제품 요소의 아랫면에 있습니다.
