해석 전 메쉬 확인

모델을 메쉬한 후에는 일련의 진단 검사를 수행하여 메쉬가 해석에 적합한지 확인하는 것이 좋습니다.

다음은 메쉬의 품질을 평가하기 위해 제공되는 도구입니다.

주: 메쉬 유형을 Dual Domain에서 3D로 변경하는 경우 3D 메쉬를 생성하기 전에 Dual Domain 메쉬에서 메쉬 문제를 진단하고 수정해야 합니다.

최상의 해석 결과를 얻으려면 메쉬에 오류가 없어야 하고 다음 조건을 충족해야 합니다.

요소 면비가 다음 제한보다 낮은 것이 가장 좋습니다.
- 8:1 - 미드플레인 및 Dual Domain 메쉬의 삼각형 요소
- 30:1 - 3D 메쉬로 변환될 Dual Domain 메쉬의 삼각형 요소
- 50:1 - 3D 메쉬의 4면체 요소

미드플레인 및 Dual Domain 모델에서는 중요한 두께 변화를 세 개 이상의 요소 행으로 표시하여 정체 현상이나 레이스 트랙과 같은 유동 문제를 정확하게 예측할 수 있도록 해야 합니다.

필요에 따라 미드플레인 및 Dual Domain 모델에서 코너 혼합 및 반지름 같은 작은 피처를 제거하여 계산 시간을 줄일 수 있습니다. 이러한 피처는 3D 모델에서 매우 높은 메쉬 밀도와 거의 없는 전체적인 결과 변화로 해석할 수 있습니다.

적절한 메쉬는 정확한 결과를 얻는 데 매우 중요합니다. 아래 권장 사항은 메쉬를 평가하고 모델을 정리하는 데 도움이 됩니다.

시각적 검사

메쉬를 살펴보기만 해도 메쉬 밀도와 같은 몇 가지 이상 현상을 식별할 수 있습니다.

Dual Domain 메쉬의 시각적 검사

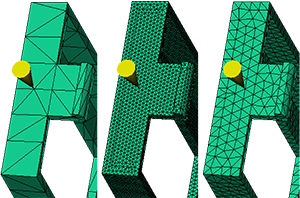

위 그림에서는 동일한 모델에서 현저하게 다른 세 개의 메쉬 밀도를 보여줍니다.

시각적 검사에서 메쉬 밀도가 올바르게 나타나는지 확인했으면 메쉬 통계 보고서를 사용하여 메쉬의 품질이 만족스러운지 확인하십시오.

미드플레인 및 Dual Domain 모델의 메쉬 통계 보고서에는 다음 섹션이 있습니다.

3D 모델의 메쉬 통계 보고서에는 다음 섹션이 있습니다.

메쉬 통계에서 문제가 식별되면 수정 조치를 취하여 문제를 해결할 수 있습니다.

진단 도구는 메쉬 통계 보고서에 나열된 문제에 대해 보다 상세한 정보를 보여줍니다.

이러한 진단에는 다음이 포함됩니다.

진단이 표시되면 진단 네비게이터 도구모음이 자동으로 표시됩니다. 따라서 진단에서 탐지된 모델의 요소를 신속하게 확대/축소할 수 있습니다.

시각적 검사, 메쉬 통계 및 메쉬 진단을 사용하여 메쉬를 평가한 후에는 해석을 실행하기 전에 식별된 문제를 해결하여 깔끔한 모델을 제공해야 합니다. 메쉬 수정 마법사가 이 작업을 지원할 수 있습니다.

메쉬 수정 마법사는 모델에서 일련의 진단을 실행하고 각 진단에 대해 탐지된 문제를 해결할 수 있습니다.

미드플레인 및 Dual Domain 모델의 경우 사용할 수 있는 도구는 다음과 같습니다.

3D 모델의 경우 사용할 수 있는 진단 및 수정 사항은 다음과 같습니다.

경고: 3D 개체에서 메쉬 수정 마법사를 실행하면 표면 절점의 위치가 변경될 수 있습니다. 여러 성분의 어셈블리에서는 성분 사이의 요소 일치가 변경되어 원치 않는 간극이 발생할 수 있습니다.

일부 메쉬 문제는 자동으로 복구할 수 없습니다.

메쉬에 자동 수정이 적용될 때마다 수정을 검증하여 새 문제가 생성되지 않도록 해야 합니다.

메쉬 정리를 완료한 후에는 메쉬 통계 보고서를 다시 실행하고 필요한 경우 메쉬 수정 마법사를 다시 실행하여 잠재적인 문제가 모두 해결되었는지 확인하는 것이 좋습니다.
