이 결과는 해석에 사용된 온도 방정식의 소스 항을 제공합니다. 먼저 이 결과를 살펴보고 금형에서 줄 열이 생성되는 위치 및 이 위치가 줄 열이 필요한 위치인지 확인하십시오.
이 결과 얻기
메쉬 유형:
Dual Domain
3D
다음을 포함하는 해석 순서:
- 냉각(FEM)
이 결과는 스터디 작업 분할창에 기본적으로 표시되지 않습니다. 대신, 해석이 실행된 후
()을 클릭하여 새 플롯으로 만들 수 있습니다. 줄 열은 사용할 수 있는 결과에 나열됩니다.
결과 사용
코일의 유도 전기 전류로 인해 금형과 삽입물 내에 줄 가열이 생깁니다. 금형의 재료를 신중하게 선택하면 유도 전류를 사용하여 대상 영역에서 열을 생성할 수 있습니다. 이상적일 경우 금속 및 금형 모델링을 올바르게 선택하면 삽입물은 필요한 온도까지 가열되고 금형은 비교적 차갑게 유지됩니다.

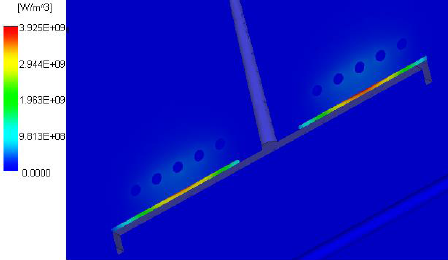

그림 1에서는 제품 바로 위에 놓인 니켈 삽입물 표면에서 생성되는 줄 열의 예를 보여줍니다. 니켈의 재료 속성상 니켈은 유도 전류의 영향 하에서 비교적 안정적으로 가열됩니다.
그림 1: 니켈 삽입물 표면에서 생성되는 줄 열

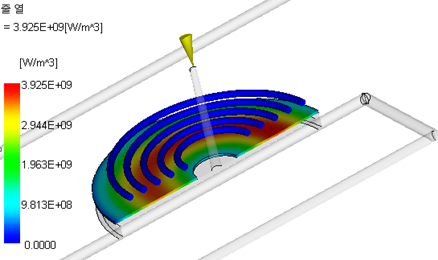

그림 2에서는 동일한 모델에 대한 절단면의 금형/니켈 삽입물 조합에서 생성되는 열을 보여줍니다. 삽입물이 열 생성에 더 적합한 니켈로 만들어졌으므로 금형에 사용된 일반 도구 스틸보다 니켈 삽입물에서 더 많은 열이 생성됩니다. 특히, 주변 금형에 비해 니켈 삽입물의 스킨 깊이에서 더 많은 열이 생성됩니다.
그림 2: 금형 및 삽입물에서 생성되는 줄 열
고려할 점들
- 삽입물이 필요한 온도까지 가열됩니다.
- 금형은 비교적 차갑게 유지됩니다.
- 온도 플롯을 살펴보고 줄 가열로 인한 온도 상승을 확인합니다. 패턴 및 위치가 예상대로 표시되지만 부족한 경우 경계 조건에서 전류 또는 주파수를 올리는 것이 좋습니다.
- 줄 열 분포가 예상대로 표시되지 않는 경우 유도 전류가 올바른 위치에서 발생하는지 확인하거나 자기장을 확인합니다. 다른 금형 재료를 선택하거나, 금형 지오메트리를 변경할 수도 있습니다.
