유도 전류 밀도 결과는 금형에 있는 교류 자기장의 결과로 금형에서 유도 전류의 강도를 보여줍니다.
이 결과 얻기
메쉬 유형:
Dual Domain
3D
다음을 포함하는 해석 순서:
- 냉각(FEM)
이 결과는 스터디 작업 분할창에 기본적으로 표시되지 않습니다. 대신, 해석이 실행된 후
()을 클릭하여 새 플롯으로 만들 수 있습니다. 유도 전류 밀도는 사용할 수 있는 결과에 나열됩니다.
결과 사용
유도 전류는 교류이며 스킨 깊이, 금형 삽입물의 스킨 리전 또는 제품과 닿는 삽입물에서 가장 강해야 합니다. 이 플롯을 사용하여 이를 확인하고 전류의 강도를 얻고 금형이 가열되는 위치를 파악할 수 있습니다. 전류의 방향을 확인할 수도 있습니다. 이 결과는 금형 삽입물의 재료 속성에 따라 달라집니다. 그림 1에서는 유도 전류 밀도 결과의 예를 제공하며 전류 방향과 금형 삽입물의 스킨 리전에서 더 강한 전류를 보여줍니다.

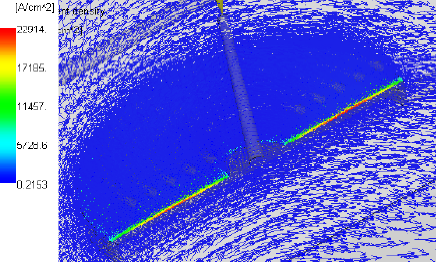

그림 1: 금형의 유도 전류 밀도
고려할 점들
- 열이 필요한 삽입물의 스킨 리전에서 전류가 강해야 합니다.
결과가 예상대로 표시되지 않는 경우 시뮬레이션이 실패했는지 확인하십시오.
