자속 밀도 결과는 금형의 자기장을 보여줍니다.
이 결과 얻기
메쉬 유형:
Dual Domain
3D
다음을 포함하는 해석 순서:
- 냉각(FEM)
이 결과는 스터디 작업 분할창에 기본적으로 표시되지 않습니다. 대신, 해석이 실행된 후
()을 클릭하여 새 플롯으로 만들 수 있습니다. 자속 밀도는 사용할 수 있는 결과에 나열됩니다.
결과 사용
그림 1에서는 이 벡터 플롯의 예를 보여줍니다. 색상은 자기장의 강도를 표시하고 벡터 방향은 금형의 자기장이 서로 상호 작용하는 방향을 표시합니다. 경우에 따라 금형의 특정 리전에 있는 자기장이 서로를 취소하여 해당 리전에서 매우 적은 줄 열이 발생할 수 있습니다. 삽입물에 대해 선택한 재료가 자기장의 강도를 저하시킬 수도 있습니다. 이 경우 이 플롯에서 확인할 수 있습니다.
자기장은 스킨 깊이 리전 또는 제품과 닿는 삽입물의 스킨에 매우 가까운 레이어에서 가장 강해야 합니다. 여기서 매우 높지 않으면 다른 재료나 다른 지오메트리를 사용하여 금형을 다시 설계하십시오.

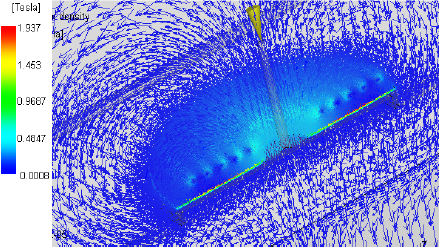

그림 1: 금형의 자속 밀도 결과
고려할 점들
- 자기장은 규칙적이어야 하고 벡터가 모두 동일한 방향으로 자기장을 나타내는 금형의 특정 등고선을 따라야 합니다.
- 자기장의 강도는 삽입물 영역에서 강도가 낮은 영역을 표시해야 합니다. 이 경우 자기장이 서로를 취소하거나 삽입물에 대해 선택한 금속이 적합하지 않음을 나타낼 수 있습니다.
플롯이 규칙적으로 표시되지 않는 경우 모델을 확인하십시오. 결과가 올바른 것 같지만 자기장의 강도가 낮은 경우 삽입물의 위치를 변경하거나 삽입물 재료를 변경하는 것이 좋습니다.
