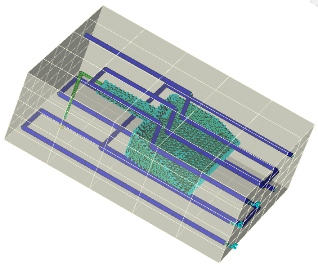

천이 냉각 해석을 실행하려면 연관된 냉각관, 호스, 배플 등과 가져올 수 있는 금형 삽입물과 같은 추가 성분과 함께 금형을 모델링해야 합니다. 그러한 모델이 없는 경우 금형 면 마법사를 사용하여 제품, 피드 시스템 및 냉각관을 둘러싼 금형을 만들 수 있습니다.
금형 면 마법사를 통해 정의된 금형 모델에는 냉각관 및 피드 시스템이 있어야 합니다. 피드 시스템은 4면체 또는 빔으로 표현할 수 있지만 금형 메쉬 생성에 포함하기 위해서는 피드 시스템과 냉각관을 기본 곡선으로 표현해야 합니다.
주: 기본 곡선을 사용하지 않고 빔으로 표현한 기존 피드 시스템 및 냉각관은 무시됩니다.
주: 4면체 요소를 금형 면으로 완전히 둘러싸야 합니다. 빔 요소는 돌출될 수 있습니다.
