지역 좌표 시스템 정의

제품에 대한 하중 또는 구속조건이 전역 좌표 시스템의 X, Y 및 Z 방향 이외의 방향으로 작용하는 경우 LCS(지역 좌표 시스템)를 사용하면 이러한 구속조건 또는 하중의 설정을 크게 간소화할 수 있습니다.

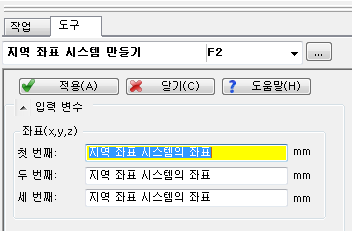

1. (지오메트리 탭 > 지역 좌표 시스템 패널 > 지역 좌표 시스템 만들기)을 선택하여 지역 좌표 시스템 만들기 대화상자를 여십시오.



2. 대화상자 하단에 있는 필터 드롭다운 목록에서, 모델 분할창에서 클릭하는 경우 스냅하려는 모델 개체의 유형을 선택하십시오.
3. 각 좌표 상자 3개에 차례로 키보드를 사용하여 필요한 좌표를 입력하거나 모델 분할창에서 필요한 위치를 클릭합니다.
4. 적용을 클릭하여 지역 좌표 시스템을 만드십시오.
5. 닫기를 클릭하여 지역 좌표 시스템 만들기 대화상자를 닫으십시오.
