경계 조건은 성형 설정의 물리적 경계를 정의하는 최종 설정입니다.
경계 조건 범위는 피드 시스템의 사출 주입점에서 냉각관의 냉각수 입구까지, 제품의 하중 또는 구속조건까지입니다. 식별 레이블을 할당하면 경계 조건을 서로 구분할 수 있고 다른 모델링 성분과 구분할 수도 있습니다.

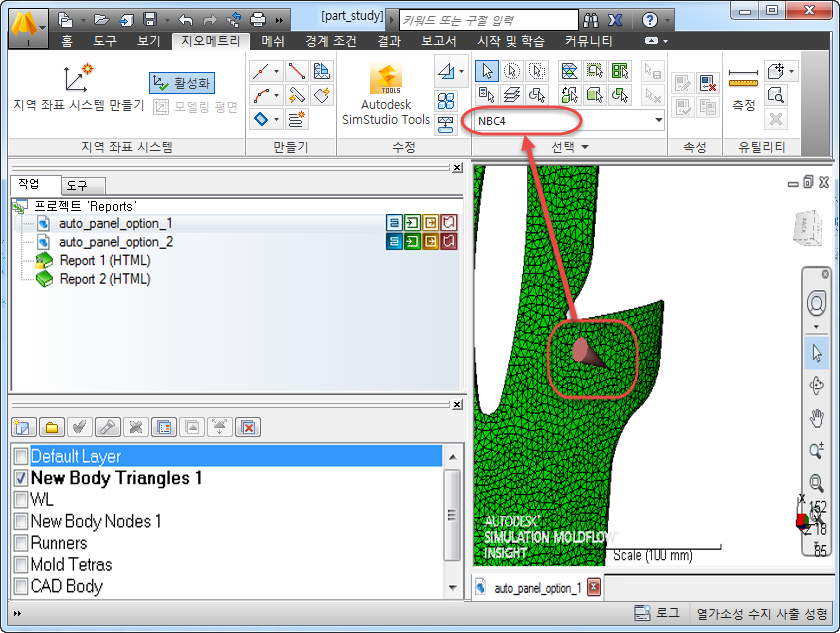

- 절점 경계 조건
- 절점 경계 조건에는 하중이 제외된 모든 조건이 포함됩니다. 예를 들어 사출 주입점, 밸브 게이트, 가스 입구, 냉각수 입구 및 냉각수 출구가 모든 절점 경계 조건입니다. 가끔 제품 지오메트리에 적용되며 그렇지 않은 경우 메쉬에 적용됩니다. 각 절점 경계 조건에는 'NBC' 문자와 숫자로 구성된 고유한 식별 레이블이 있습니다. 경계 조건을 선택하면 해당 식별 번호가 선택 목록에 나타납니다.

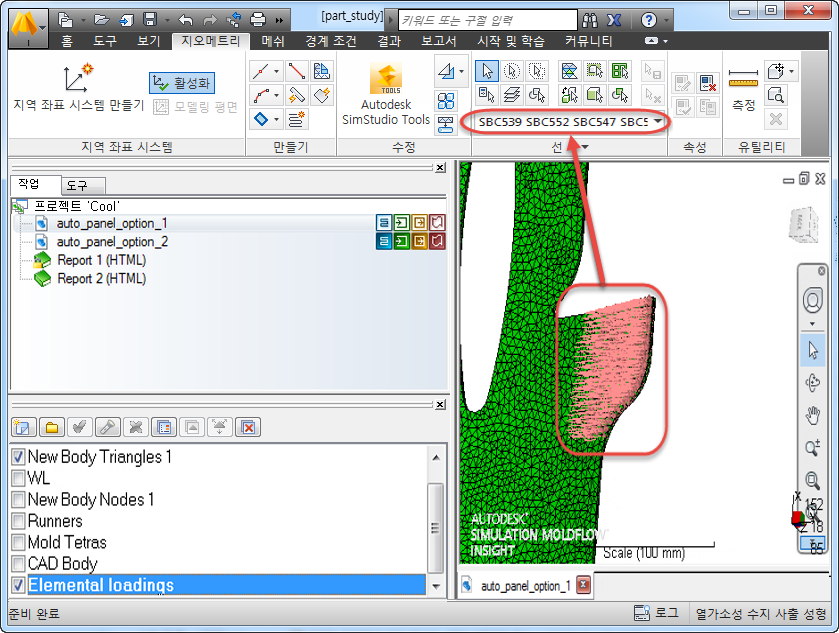

- 면 경계 조건
- 면 경계 조건은 삼각형에 직접 적용되는 해당 하중을 참조합니다. 각 면 경계 조건에는 'SBC' 문자와 숫자로 구성된 고유한 식별 레이블이 있습니다. 경계 조건을 선택하면 해당 식별 번호가 선택 목록에 나타납니다.
