결과 애니메이션

  1. 펀치 및 다이의 쉐이프를 따르는 시트의 펀칭을 애니메이션할 수 있습니다.

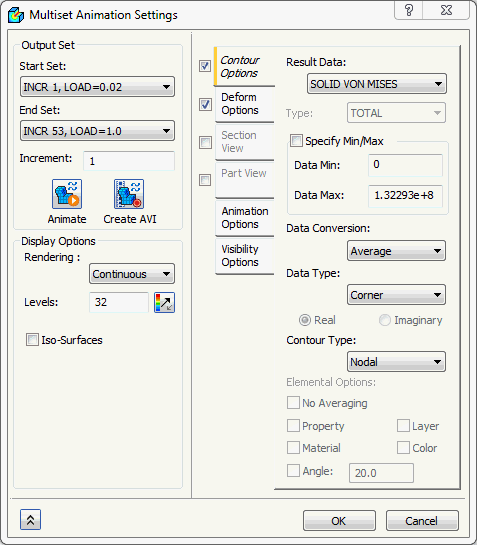

  2. 결과를 마우스 오른쪽 버튼으로 클릭하고 다중 세트 애니메이션 설정을 선택합니다. 끝 세트를 마지막 단계로 변경합니다. SOLID VON MISES를 선택하고 애니메이션 옵션에서 지연을 100으로 변경합니다. 변형 옵션 및 윤곽선 옵션이 선택되어 있고 변형 축척이 실제로 설정되어 있는지 확인합니다.

  3. 애니메이션 버튼을 클릭합니다. 그러면 애니메이션이 로드됩니다.
  4. 가시성 옵션 섹션에서 모두 숨기기 버튼을 클릭합니다.
  5. 본체 접촉을 확인하려면 보다 지역화된 보기로 확대해야 할 수 있습니다.
  6. 애니메이션을 AVI 파일로 저장하려면 AVI 작성 버튼을 클릭합니다. 파일 이름을 PunchDieAnimation 으로 지정하고 저장을 클릭합니다.
  7. 확인을 클릭하여 애니메이션 설정을 종료합니다.

이로써 비선형 재질 및 접촉을 사용하는 금속 형성 시뮬레이션이 완료되었습니다.

다음은 설명한 주요 항목을 요약합니다.

상위 주제: 비선형 재질 및 접촉을 사용하는 금속 형성 시뮬레이션
