이 단계는 SolidWorks 버전에 대해서만 지원됩니다.
- 트리 보기에서 물리적 특성을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

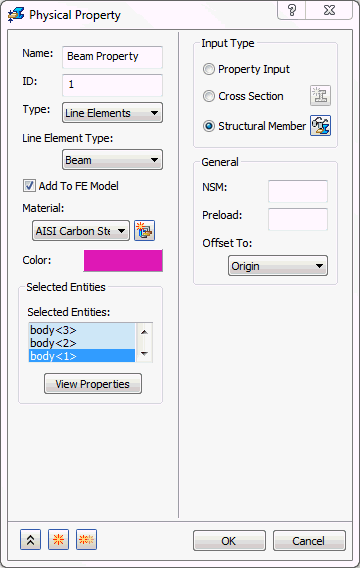

- 특성의 이름을 Beam Property 로 바꿉니다.
- 유형 드롭다운 메뉴에서 선 요소를 선택합니다.
- 선 요소 유형 드롭다운 메뉴에서 빔을 선택합니다.
- 입력 유형 그룹 상자에서 구조 부재 라디오 버튼을 선택합니다.

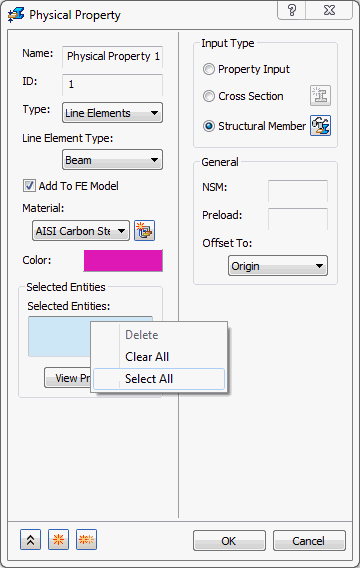

- 선택한 구조 부재 선택 상자에서 모든 구조 부재를 선택하려면 선택 상자 내부에서 마우스 오른쪽 버튼을 클릭하고 모두 선택을 클릭합니다. 이는 상자 선택을 사용하거나 모델에 있는 각 구조 부재를 개별적으로 클릭하여 수행할 수 있습니다.

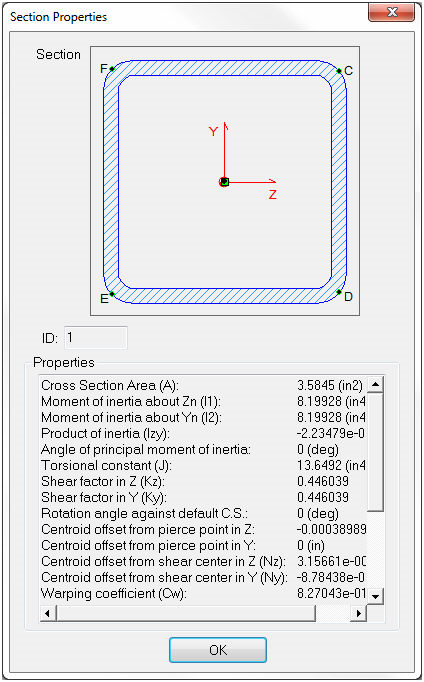

- 구조 부재의 특성을 보려면 특성 보기 버튼을 클릭합니다.
- 확인을 클릭합니다.
이렇게 하면 구조 부재가 모두 하나의 물리적 특성에 결합되어도 각각의 구조 부재에 대한 횡단면 특성이 있는 메쉬가 하나씩 작성됩니다. - 확인을 클릭하여 물리적 특성을 작성합니다.
