- 트리 보기에서 하위 사례 1 아래에 있는 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

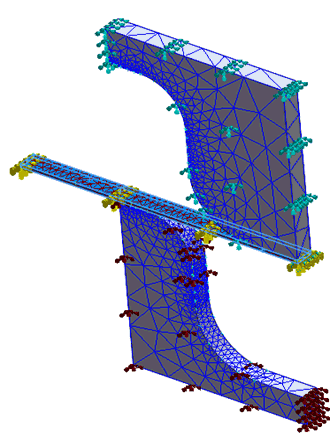

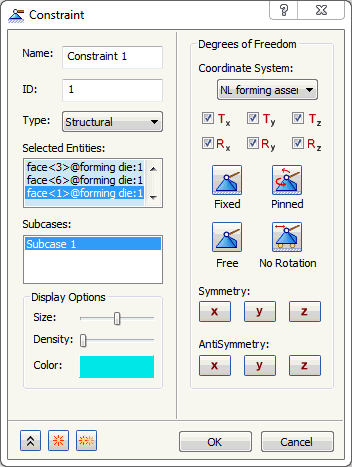

- 접촉 면을 제외한 다이의 모든 측면을 선택하고 아래 이미지에 표시된 대로 슬래브 끝 면도 선택합니다. 고정 버튼을 클릭합니다.
- 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.
새로 만들기 버튼을 클릭합니다. - 색상을 갈색으로 변경합니다.

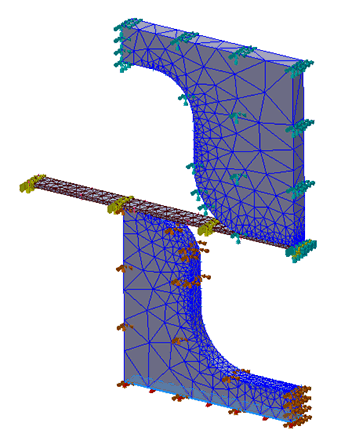

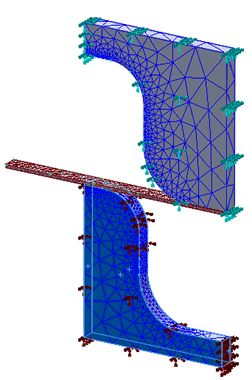

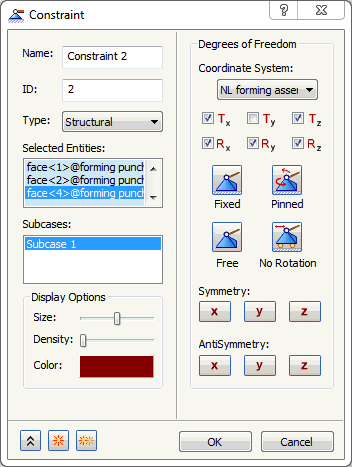

- 접촉 면을 제외하고 펀치 모델의 모든 측면을 선택합니다. 아래 이미지에 표시된 대로 고정 버튼을 클릭하고 Ty를 선택 취소합니다.
- 새로 만들기 버튼을 클릭합니다.
- 색상을 노란색으로 변경합니다.

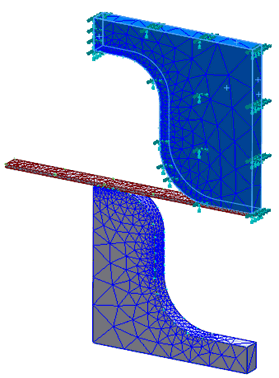

- 고정 끝을 제외하고 슬래브 모델의 모든 면을 선택합니다. 아래 이미지에 표시된 대로 Tx 및 Ty를 선택 취소합니다.
- 새로 만들기 버튼을 클릭합니다.
- 색상을 빨간색으로 변경합니다.

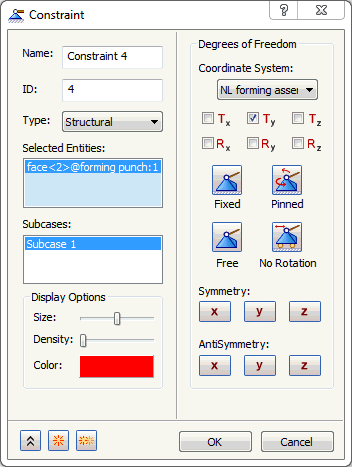

- 펀치 모델의 맨 아래 면을 선택합니다. 아래 이미지에 표시된 대로 자유 버튼을 클릭하고 Ty를 선택합니다.
- 확인을 클릭하여 강제 변위 하중에 대해 Y 방향으로 구속조건을 작성합니다.
