재질 특성 정의

재질 라이브러리에서 스테인리스 스틸을 로드하여 새 재질을 작성합니다.

1. 재질을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 대화상자에서 재질 선택을 클릭합니다.

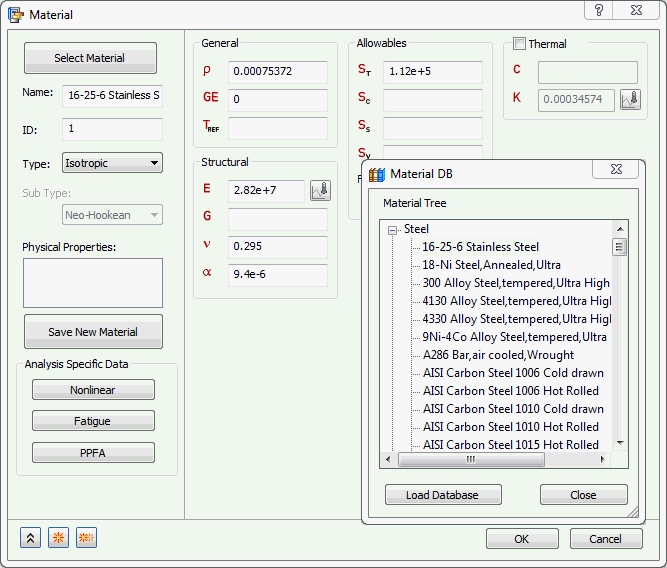

3. 재질 DB 대화상자가 사용 가능한 재질로 채워집니다. 데이터베이스 로드를 클릭합니다.
4. C:₩Program Files₩Autodesk₩Nastran In-CAD 2016₩Materials 를 찾고 NEi_Materials.sldmat 파일을 선택합니다.
5. 재질 트리가 사용 가능한 재질로 채워집니다. Steel 범주에서 16-25-6 Stainless Steel을 선택합니다.



6. 닫기를 클릭합니다.

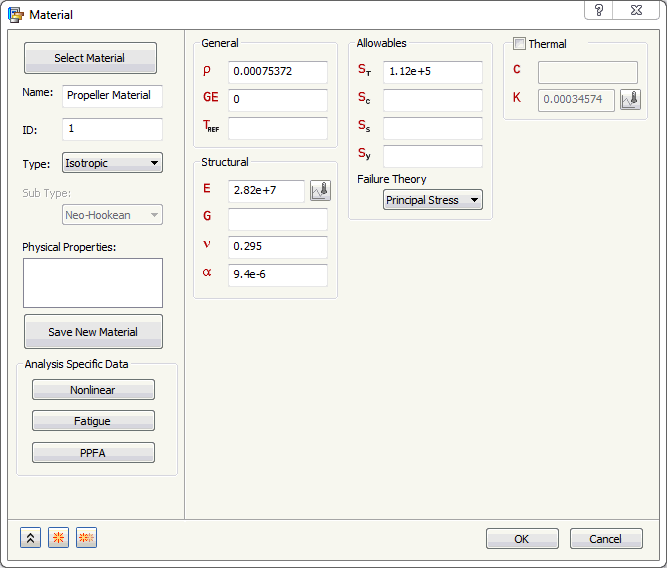

7. 재질의 이름을 Propeller Material 로 바꿉니다.



8. 확인을 클릭하여 재질을 작성합니다.

법선 모드 해석의 핵심 요소는 강성 및 질량입니다. 법선 모드 해석에 대한 사용자 재질을 정의할 때 재질 정보에 질량 밀도가 정의되어 있는지 관심과 시간을 들여 확인합니다.
