모달 주파수 응답 솔루션의 경우 동적 설정 옵션이 약간 다릅니다. 이 특정 해석에서는 주파수 종속 하중에 대한 구조의 첫 번째 굴곡 모드에만 집중합니다.

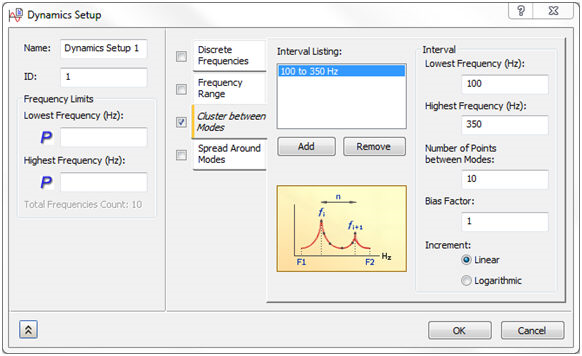

- 트리 보기에서 동적 설정 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 모드 간 클러스터 확인란을 클릭하고 증분에서 선형을 선택합니다.
- 가장 낮은 주파수에 100.0을 입력하고 가장 높은 주파수에 350.0을 입력합니다.
- 모드 간 점 수에 10을 입력합니다.
- 바이어스 계수는 기본값 1로 설정해야 합니다.
- 확인을 클릭하여 변경 사항을 허용합니다.
