재질 특성 정의

재질 라이브러리에서 강철을 로드하여 새 재질을 작성합니다.

1. 재질을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 대화상자에서 재질 선택을 클릭합니다.
3. 재질 DB 대화상자가 사용 가능한 재질로 채워집니다. 데이터베이스 로드를 클릭합니다.
4. C:₩Program Files₩Autodesk₩Nastran in-CAD 2016₩Materials 를 찾고 NEi_Materials.sldmat 파일을 선택합니다.
5. 재질 트리가 사용 가능한 재질로 채워집니다. Titanium Alloys 범주 아래에서 Ti-5Al-2.5 Sn Wrough Cast를 선택합니다.



6. 닫기를 클릭하여 재질 데이터베이스 대화상자를 닫습니다.
7. 새로 만들기 버튼을 클릭합니다.

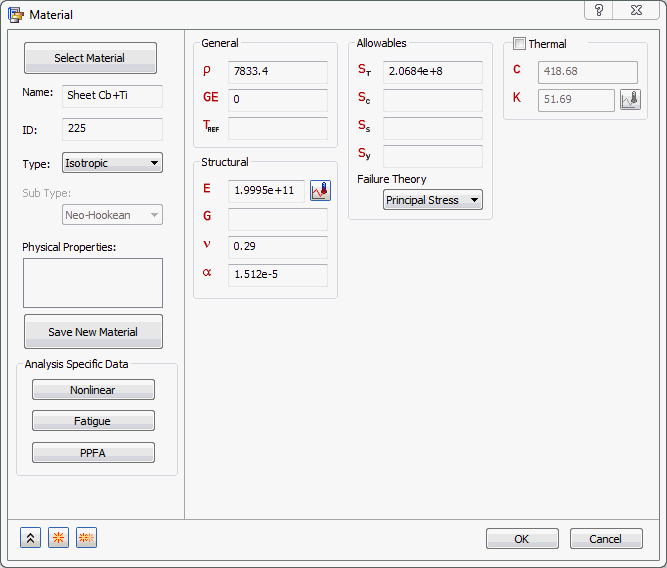

8. 재질 라이브러리 파일의 위치를 찾고 Sheet Alloys 범주를 클릭한 다음 Sheet Cb+Ti를 선택합니다.

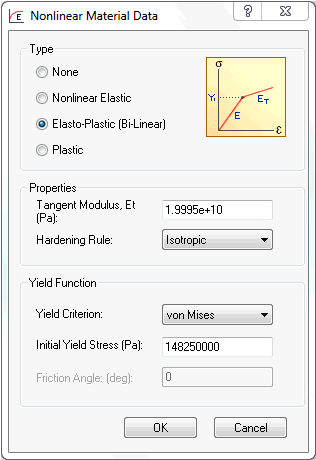

9. 비선형 버튼을 클릭합니다.
10. 탄소성(양선형) 라디오 버튼을 클릭합니다.



11. 기본값을 모두 사용하고 확인 버튼을 클릭하여 재질을 작성합니다.
