하중 적용

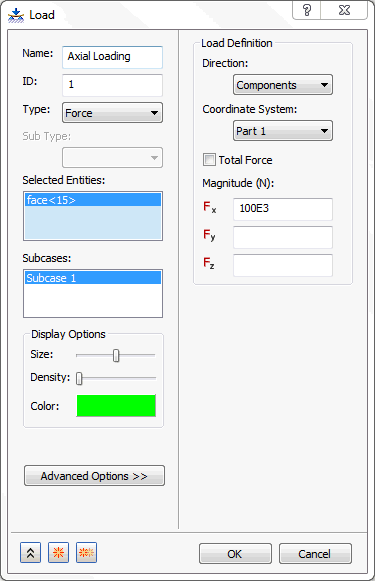

1. 하위 사례 1 아래에서 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다. 이 하위 사례에서 하중은 양수 X 방향으로 브래킷의 첫 번째 볼트 구멍에 적용된 100KN 힘입니다.



2. 이름 필드에 Axial Loading 을 입력합니다.
3. 뒷면에서 가장 멀리 떨어진 첫 번째 볼트 구멍의 내부 표면을 선택하고 FX에 대해 100E3을 입력합니다.
4. 하위 사례 리스트 아래에 있는 하위 사례 1이 선택되어 있는지 확인합니다.



5. 그런 다음 확인을 클릭합니다.

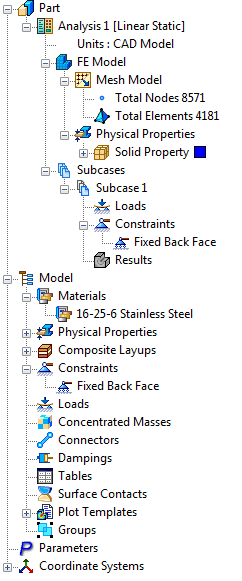

   또한 트리 보기에서 서로 다른 엔티티를 끌어서 놓을 수 있습니다. 예를 들어 Axial Loading 하중 및 Fixed Back Face 구속조건이 하위 사례 1 이름 위에 놓일 수 있습니다.

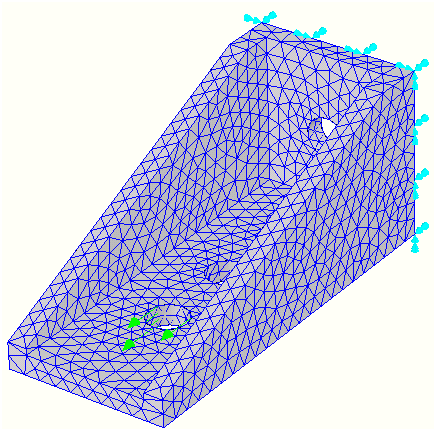

6. 모델은 아래와 같이 표시되어야 합니다.

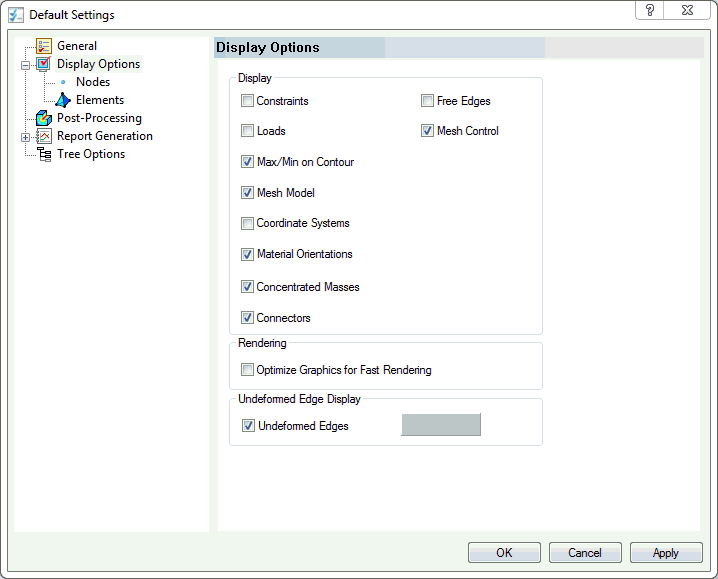

   하중 및 구속조건을 숨길 수 있습니다. CAD 인터페이스의 맨 위에 있는 Autodesk Nastran 메뉴 탭을 클릭한 다음 리본의 시스템 패널 아래에 있는 기본 설정을 선택합니다. 그런 다음 표시 옵션을 클릭하고 하중 및 구속조건 확인란을 선택 취소합니다. 또한 트리의 하위 사례 섹션 내에서 하중 또는 구속조건을 마우스 오른쪽 버튼으로 클릭하고 모두 숨기기를 선택하여 하중 및 구속조건을 숨길 수도 있습니다.
