결과 사후 처리

  1. 결과가 Autodesk Nastran In-CAD에 자동으로 로드됩니다.
  2. 이제 다양한 복합재 결과를 확인할 수 있습니다.
    1. COMP MAX PLY FAILURE INDEX

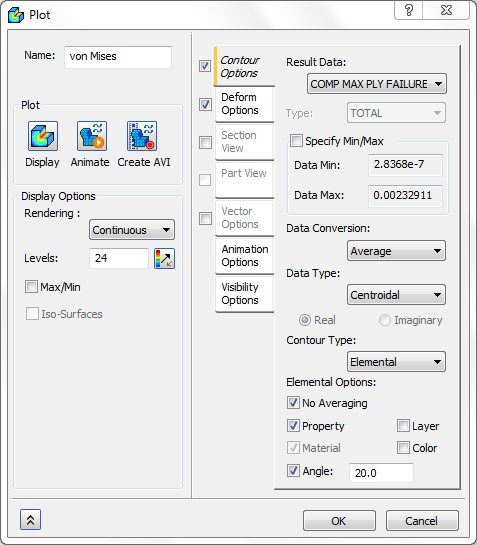

      1. 결과 아래의 폰 미세스를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
      2. 윤곽선 옵션 아래의 결과 데이터에 대해 COMP MAX PLY FAIL INDEX를 선택합니다. 변형 및 윤곽선이 선택되어 있는지 확인합니다.
      3. 데이터 유형 드롭다운은 면중심점으로 변경하고 윤곽선 유형 드롭다운은 요소로 변경한 후 평균 없음 확인란을 선택합니다.
      4. 표시 옵션 아래에서 최대/최소를 선택 취소합니다.

      5. 표시를 클릭합니다.
      6. 확인을 클릭합니다.

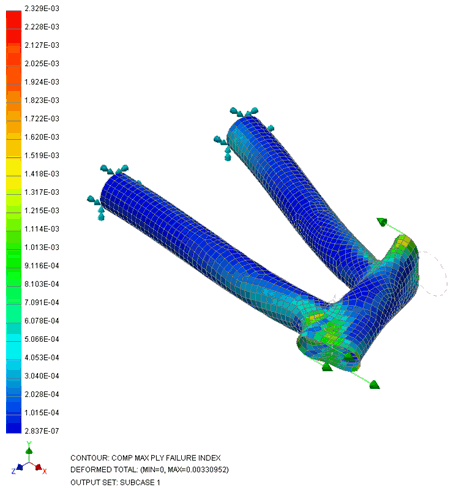

        이 결과 출력 벡터는 각 요소에 대해 Hill 복합재 실패 이론을 사용하여 계산된 최대 발생 실패 색인을 보여 줍니다. 실패 색인이 1.0보다 크면 하나 이상의 플라이가 실패했음을 나타내는 첫 번째 플라이 실패가 예측됩니다. 실패 색인이 1.0보다 작으면 실패가 발생하지 않을 것으로 예측됩니다.

    2. COMP MAX FAILURE INDEX PLY

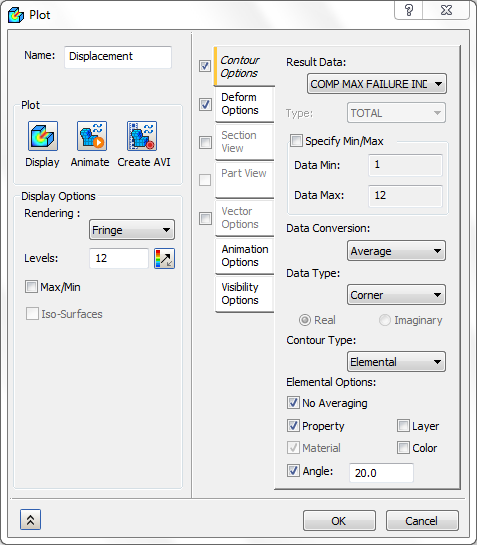

      1. 변위를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
      2. 결과 데이터를 COMP MAX FAILURE INDEX PLY로 변경합니다.
      3. 수준을 24에서 12로 변경합니다.
      4. 렌더링을 둘레로 변경합니다.
      5. 표시 옵션 아래에서 최대/최소를 선택 취소합니다.

      6. 표시를 클릭합니다.
      7. 확인을 클릭합니다.

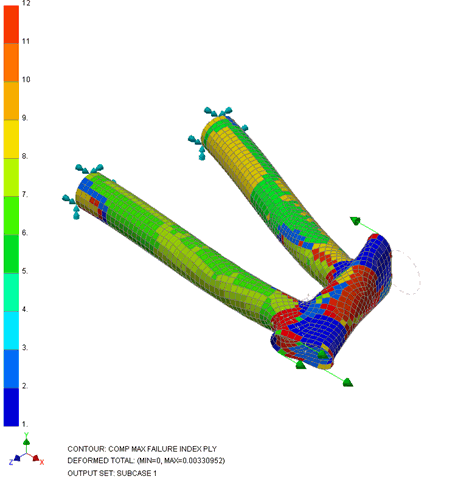

        COMP MAX FAILURE INDEX PLY는 가장 중요하고 실패 색인이 가장 높은 플라이를 나타냅니다.

    3. COMP PLY NORMAL-1
      1. 변위를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
      2. 결과 데이터를 COMP PLY NORMAL-1STRESS로 변경합니다.
      3. 수준을 12에서 24로 변경하고 렌더링을 연속으로 변경합니다.
      4. 표시를 클릭합니다.
      5. 확인을 클릭합니다.

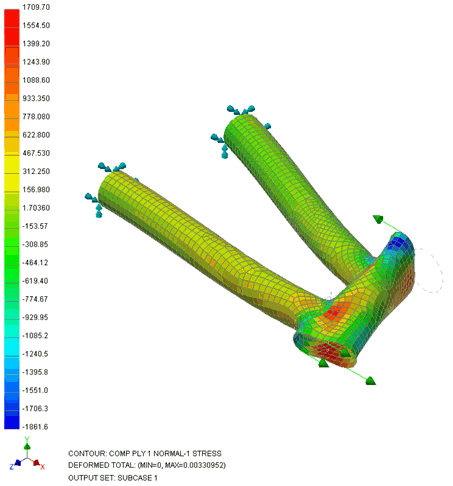

        COMP PLY NORMAL–1 STRESS는 플라이 1의 섬유 방향을 따르는 응력입니다. COMP PLY NORMAL-2 STRESS 는 플라이 2의 횡단 섬유 방향의 응력입니다.

이로써 자전거 프레임 섹션에서 복합 재질 사용이 완료되었습니다.

다음은 설명한 주요 항목을 요약합니다.
