- 메쉬 모형을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

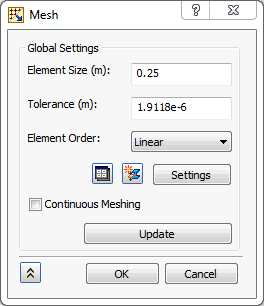

- 요소 크기를 0.25(m)로 입력합니다.
- 요소 순서를 선형으로 변경합니다.
- 메쉬가 솔리드 메쉬이므로 연속 메쉬를 선택 취소합니다.
- 업데이트 버튼을 클릭하여 형상을 메쉬합니다.
- 확인을 클릭합니다.

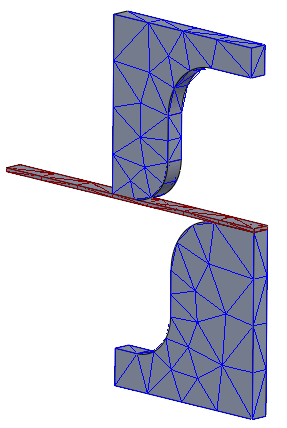

- 메쉬가 거칩니다. 따라서 시트 포함 다이와 펀치 사이에서 적절한 접촉 요소를 개발하려면 모서리에 대한 메쉬 컨트롤을 작성해야 합니다.
- 메쉬 모델을 마우스 오른쪽 버튼을 클릭하고 메쉬 컨트롤 추가를 선택합니다.
- 아래 이미지에 표시된 대로 선택한 모서리 선택 상자를 클릭하여 정점 데이터에서 초점을 이동하고 양쪽의 모서리를 선택합니다.
- 요소 수에 대해 20을 입력합니다.

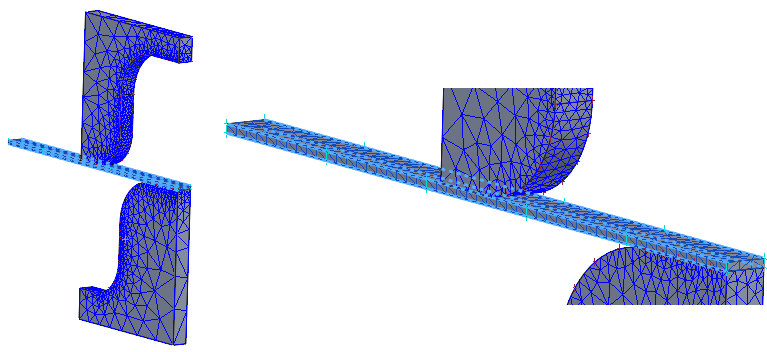

새로 만들기 버튼을 클릭합니다. - 아래 이미지에 표시된 대로 시트 슬래브의 4개 측면 모서리를 선택합니다.
- 요소 수에 대해 50을 입력합니다.
- 확인을 클릭합니다.

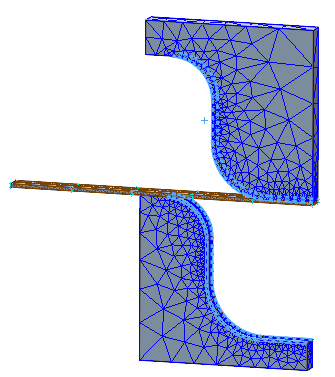

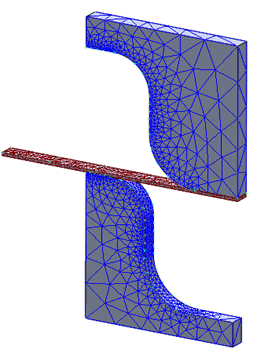

- 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 모든 메쉬 업데이트를 선택합니다.
