- 트리 보기에서 하위 사례 1 아래에 있는 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

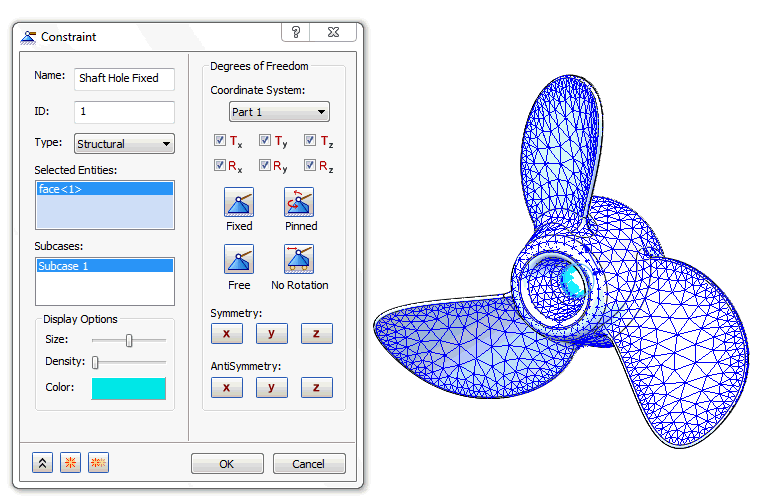

- 구속조건의 이름을 Shaft Hole Fixed 로 바꿉니다.
- 아래 가운데 구멍 표면을 명확하게 보고 선택할 수 있도록 Autodesk Nastran In-CAD 내부에서 모델을 배향합니다.
- 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.
- 기본 설정을 사용하고 확인을 클릭하여 구속조건을 정의합니다.

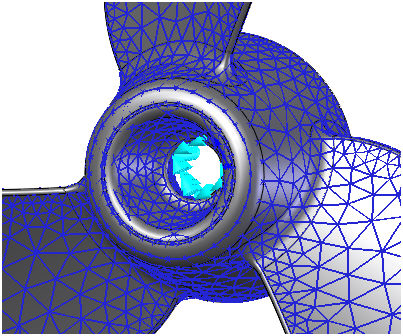

구속조건은 기본적으로 고정 조건(선택된 표면에 있는 노드의 6개 자유도가 모두 구속됨)으로 설정되어 있습니다. - 모델 창에서 샤프트 구멍을 확대하는 경우 이제 고정 구속조건의 기호를 볼 수 있습니다.
