결과 사후 처리

  1. 결과가 Autodesk Nastran In-CAD에 자동으로 로드됩니다.

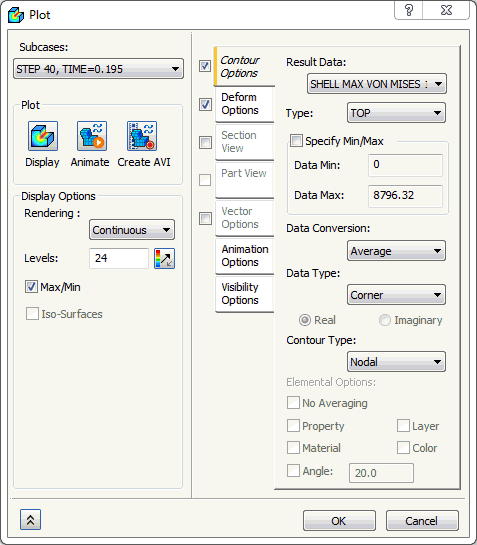

  2. 결과를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

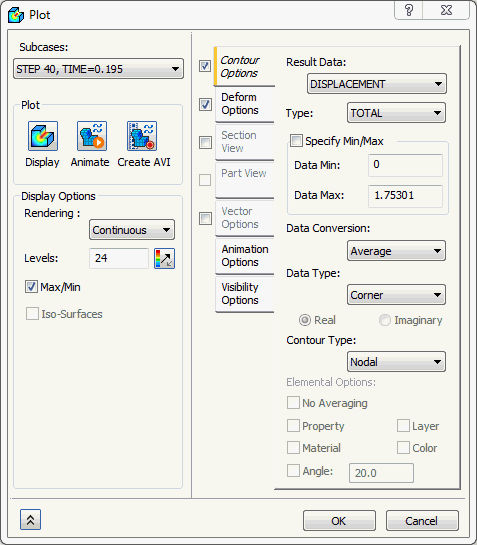

  3. 하위 사례 리스트에서 STEP 40, Time=0.195를 선택하고 변형 옵션 및 윤곽선 옵션 확인란이 선택되어 있는지 확인합니다.

  4. 윤곽선 옵션 아래에서 결과 데이터에 대해 DISPLACEMENT를 선택합니다. 표시 옵션에서 최대값/최소값이 선택되어 있는지 확인합니다. 플롯에서 표시를 클릭한 다음 확인을 클릭하여 결과를 표시합니다.

    윤곽선에 최대값/최소값 데이터를 표시하려면 기본 설정, 표시 옵션을 편집해야 할 수 있습니다.

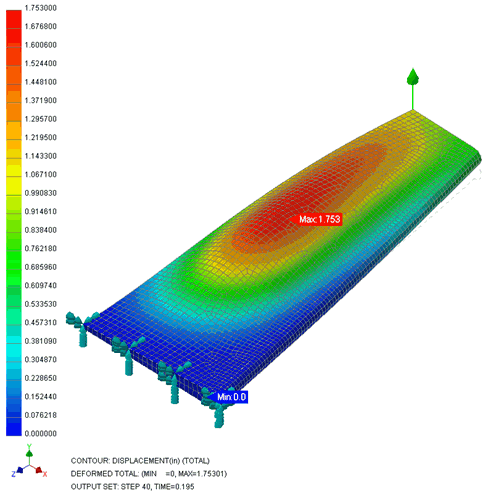

  5. 결과는 아래 이미지와 같이 표시되어야 합니다.

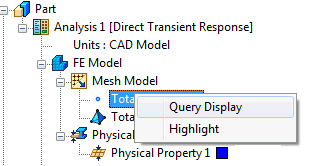

  6. 트리에서 총 노드를 마우스 오른쪽 버튼으로 클릭하고 조회 표시를 선택합니다. 이렇게 하면 개별 노드 위로 마우스를 이동하여 해당 노드에 대한 정보를 볼 수 있습니다.

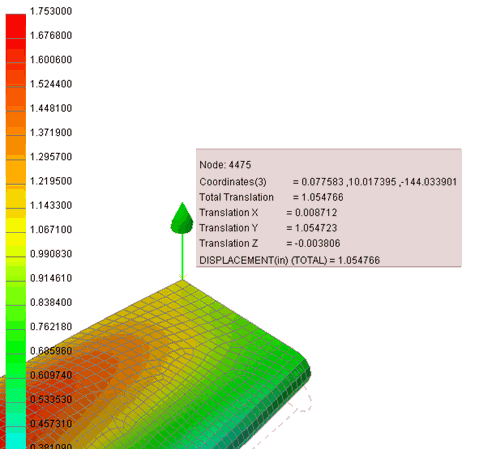

  7. 하중이 있는 노드가 강조 표시되도록 마우스를 이동합니다. 노드 ID를 기록해 둡니다. 이 ID는 나중에 해당 특정 노드 변위의 XY 플롯을 만드는 데 사용됩니다.

    노드 ID는 이 튜토리얼에 표시된 것과 다를 수 있습니다.

  8. 트리에서 총 노드를 마우스 오른쪽 버튼으로 클릭하고 조회 표시를 선택합니다. 그러면 조회 표시를 사용할 수 없게 됩니다.
  9. 결과를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
  10. 윤곽선 옵션 아래에서 결과 데이터에 대해 SHELL MAX VON MISES 1/2을 선택합니다. 표시를 클릭한 다음 확인을 클릭하여 결과를 표시합니다.

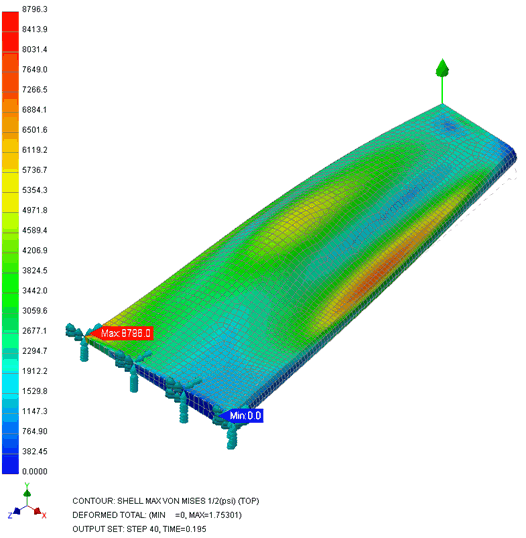

  11. 결과는 아래 이미지와 같이 표시되어야 합니다.

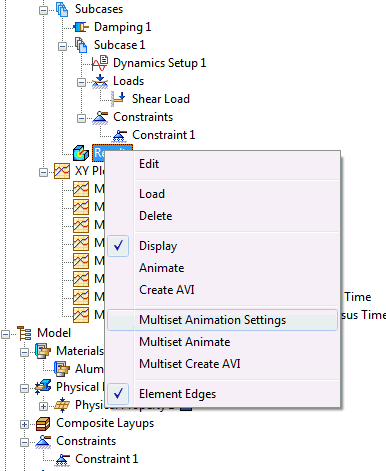

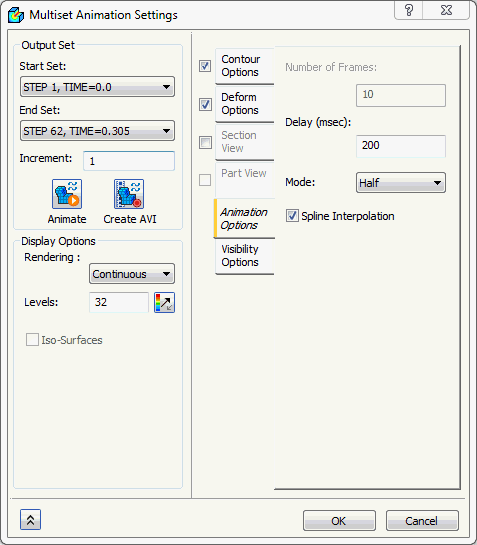

  12. 결과를 마우스 오른쪽 버튼으로 클릭하고 다중 세트 애니메이션 설정을 선택합니다.

  13. 끝 세트를 STEP 62, TIME=0.305로 변경합니다. 변형 옵션 확인란만 선택하고 다른 모든 옵션은 선택 취소합니다.
  14. 모드 설정을 절반으로 변경합니다.

  15. 애니메이션 버튼을 클릭합니다. 그러면 애니메이션이 로드됩니다. 애니메이션 보기를 마쳤으면 확인을 클릭합니다.

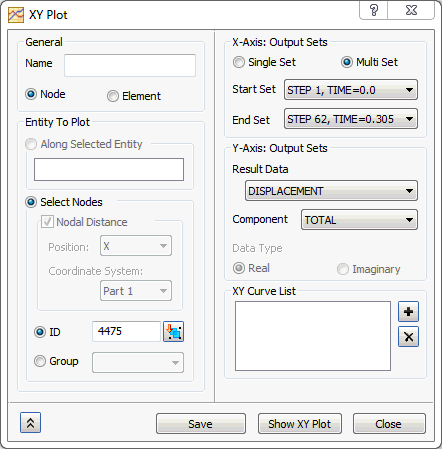

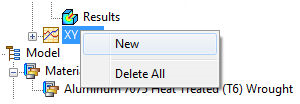

  16. XY 플롯을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

  17. 플롯할 엔티티에서는 이전에 찾은 노드 ID의 ID 유형에서 노드가 선택되어 있는지 확인합니다.
  18. 출력 세트에서는 STEP 1, TIME=0.0이 시작 세트로 선택되어 있고, STEP 62, TIME=0.305가 끝 세트로 선택되어 있는지 확인합니다.
  19. 출력 벡터에서는 결과 데이터에 대해 DISPLACEMENT가 선택되어 있는지 확인하고 구성요소에 대해 TOTAL을 선택합니다.

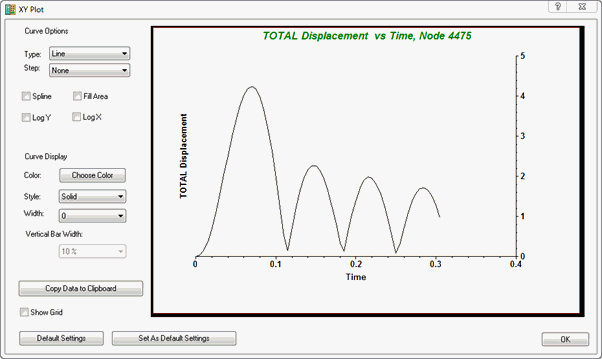

  20. XY 플롯 표시 버튼을 클릭합니다. XY 플롯 대화상자가 나타납니다.

  21. XY 플롯 대화상자에서 확인을 클릭합니다.
  22. 이제 ID 입력 상자 필드를 클릭하고 날개의 중심 범위에서 노드를 선택합니다. 새 ID가 나타난 후 노드가 선택되었음을 나타내는 녹색 사각형이 모델에 나타나야 합니다.

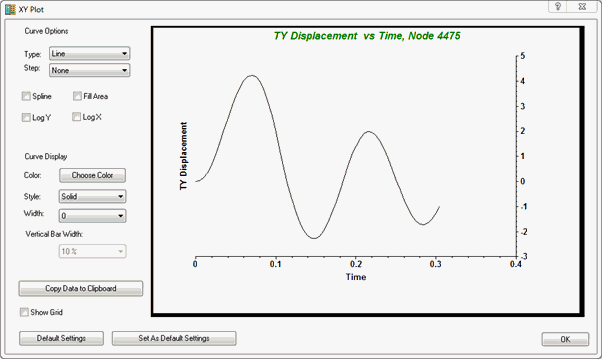

  23. 구성요소를 TOTAL에서 TY로 변경합니다.
  24. XY 플롯 표시를 클릭합니다.

    가속도, 속도 및 힘과 같은 다른 노드 수량을 확인할 수 있습니다.

이로써 날개의 직접 과도 응답이 완료되었습니다.

다음은 설명한 주요 항목을 요약합니다.
