- 트리 보기에서 표면 접촉을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 이름을 Top Contacts 로 변경합니다.
- 수동 라디오 버튼을 선택합니다.
- 시트 슬래브의 맨 위 표면을 마스터 엔티티 표면으로 선택합니다.

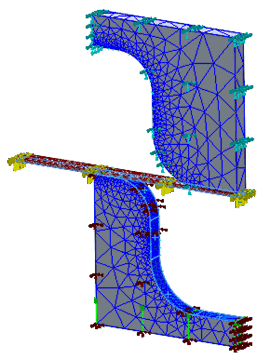

- 아래 이미지에 표시된 대로 슬레이브 표면에 대해 다이의 접촉 면을 선택합니다.
- FE 모델에 추가가 선택되어 있는지 확인합니다.

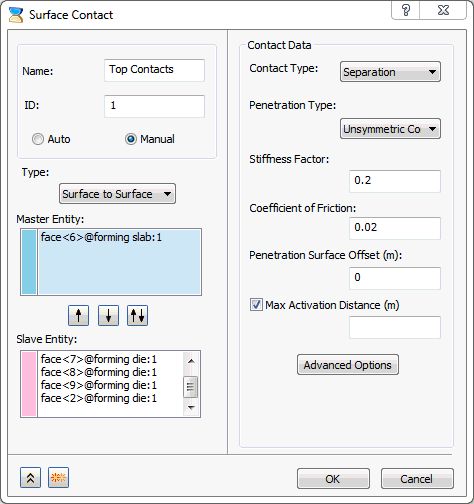

- 강성 계수에 0.2를 입력하고 마찰 계수에 0.02를 입력합니다.
중복 버튼을 클릭하고 이름을
Bottom Contacts

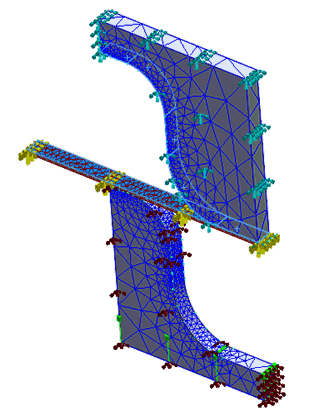

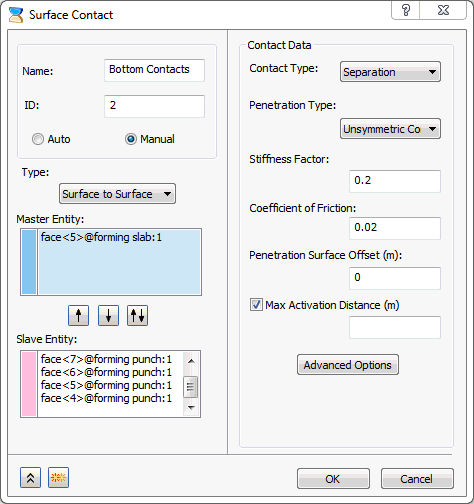

로 변경합니다. - 아래 이미지에 표시된 대로 모든 엔티티를 지우고 시트 슬래브의 맨 아래 표면을 마스터 엔티티로, 펀치 모델의 모든 접촉 면을 슬레이브 엔티티로 다시 선택합니다.
- 확인을 클릭하여 표면 접촉을 작성합니다.
