재질 특성 정의

Autodesk Nastran In-CAD는 재질 라이브러리에 액세스할 수 있습니다.

1. 재질을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 대화상자에서 재질 선택을 클릭합니다.

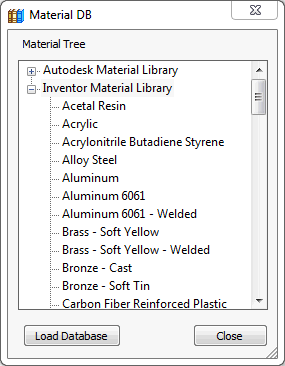

3. 재질 DB 대화상자가 사용 가능한 재질로 채워집니다. 데이터베이스 로드를 클릭합니다.
4. C:₩Program Files₩Autodesk₩Nastran In-CAD 2016₩Materials 를 찾고 NEi_Materials.sldmat 파일을 선택합니다.

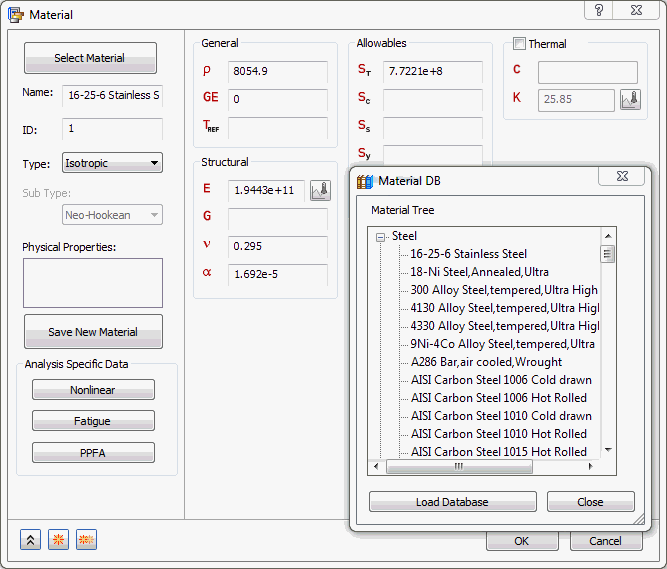

5. 아래 이미지에 표시된 대로 16-25-6 Stainless Steel을 클릭합니다.



   아래와 같은 경고 메시지가 표시되면 무시하십시오.



   이는 허용값 섹션에서 ST 또는 SY를 입력하는 경우 소프트웨어가 자동으로 실패 이론을 각각 주 응력 또는 폰 미세스 응력으로 전환하기 때문입니다.

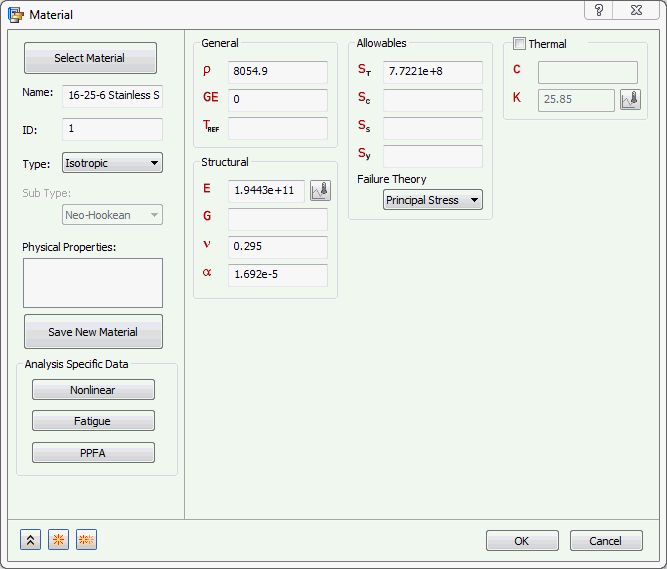

6. 해당 특성이 재질 대화상자의 해당 필드에 로드됩니다.



7. 닫기 버튼을 클릭합니다.

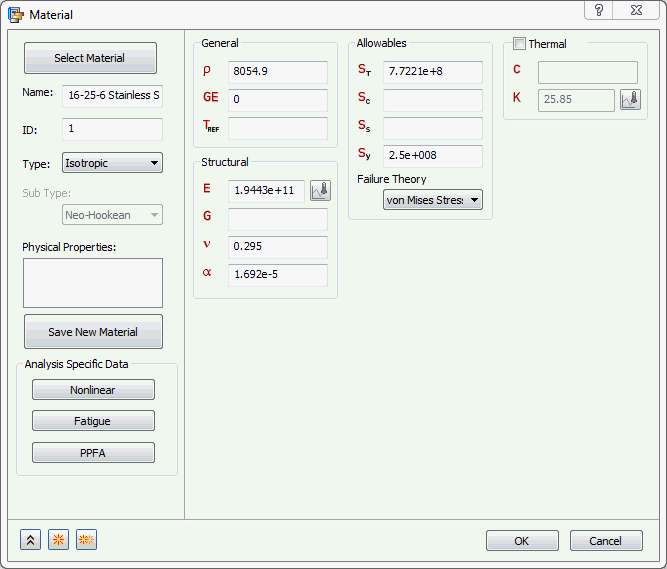

8. SY에 대해 2.5e+008을 입력하고 실패 이론을 폰 미세스 응력으로 선택합니다.



9. 확인을 클릭합니다.
10. 16-25-6 Stainless Steel이 재질 리스트에 추가됩니다.

참고: 재질 라이브러리 기능:

• Autodesk Inventor에서는 재질 선택에서 재질 데이터 로드가 선택되어 Autodesk Inventor 재질이 로드됩니다.



• Autodesk Nastran In-CAD는 NEi 재질 및 Inventor 재질과 같은 재질 라이브러리에 액세스하고 데이터베이스 로드를 클릭하여 SolidWorks 호환 가능한 재질 데이터베이스(SolidWorks materials.sldmat)를 가져올 수 있습니다.
• 또한 사용 가능한 재질 특성으로 사용자 재질을 작성하고 새 재질 저장을 클릭하여 이를 사용자 재질 라이브러리에 materialname.xml 파일로 저장할 수 있습니다.
• 필요한 경우 나중에 XML 파일 유형을 선택하고 라이브러리의 위치를 찾아 이 라이브러리를 로드할 수 있습니다.
• 라이브러리가 로드되면 해당 라이브러리에 저장한 모든 재질이 포함됩니다.
