- 재질을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 이름을 4130 Alloy Steel 로 변경합니다.
- 열이 선택되어 있는지 확인한 다음 C(비열)에 대해 40.53을 입력하고 K(열 전도도)에 대해 0.00055555를 입력합니다.
- 그런 다음 일반 아래에서
(참조 온도)에 대해 150을 입력합니다. - 구조 아래에서

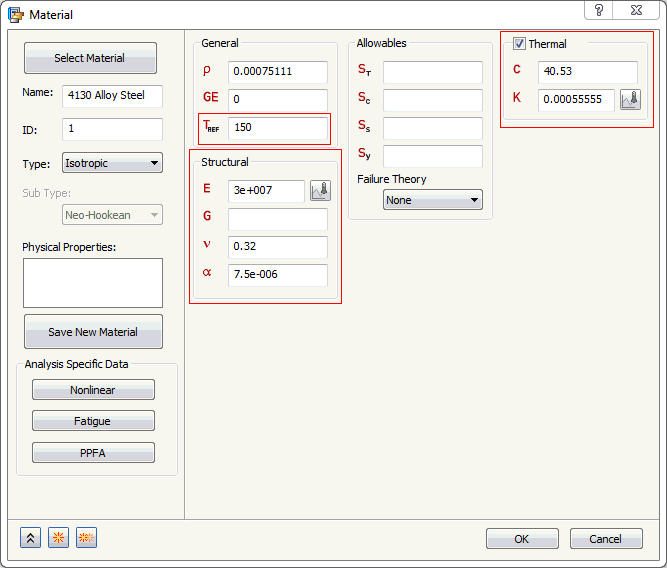

(열팽창 계수)에 대해 7.5e-006(1/화씨 단위)을 입력합니다. - 또한 구조 아래에 아래 이미지에 표시된 구조 특성을 입력합니다. (이는 선형 정적 열 응력 해석에 사용됩니다.)
- 확인을 클릭합니다.
열 전달 해석을 사용하면 열 섹션 아래에 중요한 재질 특성(열 전도도 및 비열)을 입력할 수 있습니다. 질량 밀도(
)는 일반 섹션 아래에 입력할 수 있습니다. 그리고 구조 특성을 입력할 필요가 없습니다.
