모달 주파수 응답 솔루션에서 동작의 방정식을 해결하려면 모달 정보가 필요합니다.
- 트리 보기에서 모달 설정 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 모드 수에 40을 입력합니다.
- 확인을 클릭하여 변경 사항을 허용합니다.

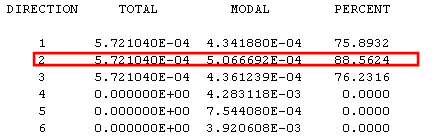

적합한 응답을 구할 수 있는 충분한 모달 정보를 얻기 위해 모드를 40개 정의했습니다. 이 결과는 법선 모드 해석을 실행하고 Autodesk Nastran 출력 파일(*.OUT)에 있는 백분율 모달 질량 테이블을 확인하여 찾을 수 있습니다. 40개 모드가 있는 테이블은 아래와 같이 표시되었습니다.
2 방향에 88%가 있는 것을 확인할 수 있습니다. 이 방향은 기본 자극을 제공하는 방향이므로 80% 이상이 있게 됩니다. 이 출력(*.OUT) 파일은 메모장과 같은 텍스트 편집기를 사용하여 볼 수 있습니다.
