보고서 생성

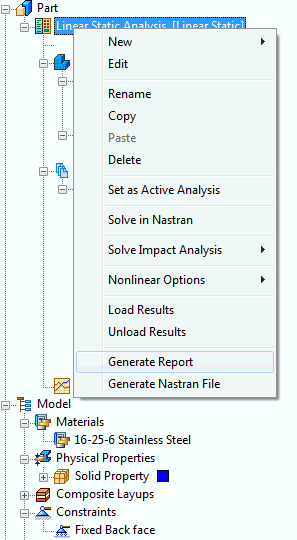

1. 트리 보기에서 해석 이름 Linear Static Analysis를 마우스 오른쪽 버튼으로 클릭하고 보고서 생성을 선택합니다.

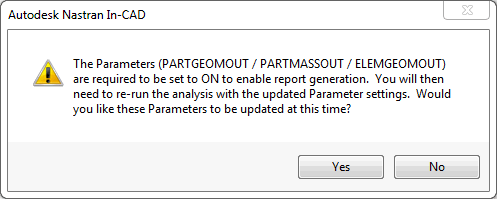

2. 설정에 따라 다음과 같은 메시지가 나타날 수 있습니다.



3. 예를 클릭합니다.
4. 모델 트리에서 매개변수를 두 번 클릭합니다. 왼쪽 창의 형상 프로세서 매개변수 아래에서 왼쪽 아래 모서리에 있는 고급 설정 확인란을 선택하고 PARTGEOMOUT, PARTMASSOUT 및 ELEMGEOMOUT 설정이 자동으로 설정되어 있는지 확인합니다.
5. 해석을 다시 실행합니다. 적절한 설정을 사용하여 보고서를 생성할 수 있습니다. 해석 이름 Linear Static Analysis를 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 해석을 선택합니다.
6. 다시 한 번 트리 보기에서 Linear Static Analysis를 마우스 오른쪽 버튼으로 클릭하고 보고서 생성을 선택합니다.

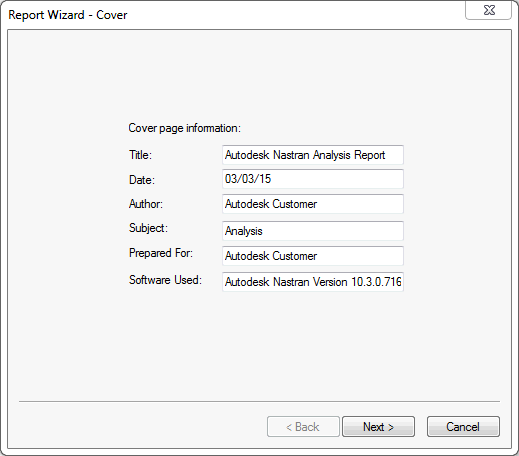

7. 보고서 마법사 - 표지 창이 열립니다. 다음 정보를 편집합니다.
   • 제목: Linear Static Analysis Report
   • 작성자: 사용자 이름
   • 다음>을 클릭합니다.

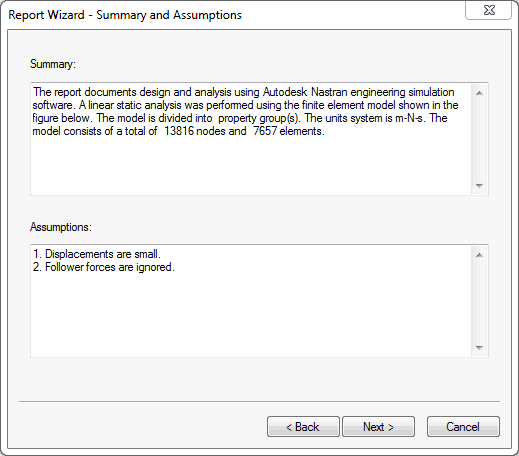

8. 보고서 마법사 – 요약 및 가정 대화상자가 나타납니다. 가정 창 아래에 3. Effects of gravity are negligible.을 추가합니다. 다음 >을 클릭합니다.

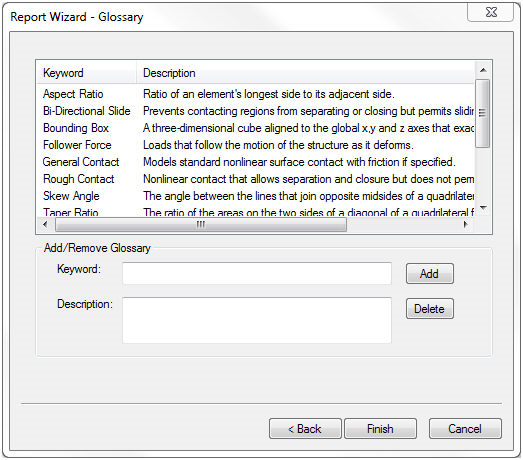

9. 보고서 마법사 - 용어집 대화상자가 표시될 때까지 보고서 마법사 팝업 대화상자의 다음>을 클릭한 다음 마침을 클릭하여 보고서를 생성합니다.



10. 보고서를 Analysis Report 로 저장합니다.
11. 보고서 대화상자 팝업의 보고서 보기 버튼을 클릭하여 방금 작성한 HTML 파일을 엽니다. 이 보고서에 대한 그림이 텍스트와 함께 자동으로 생성되었습니다.
