윤곽선 플롯 설정 개요

1. 결과를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

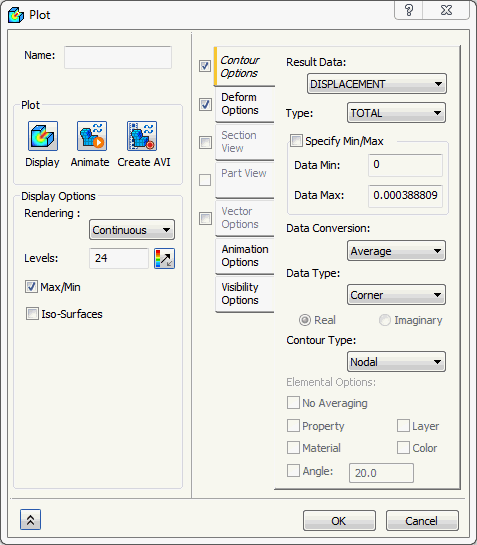

2. 아래 그림에서는 기본 템플릿 옵션을 보여줍니다.



3. 대화상자 창의 왼쪽에서 플롯의 이름을 지정하고 여러 표시 유형을 선택 또는 선택 취소할 수 있습니다.
4. 윤곽선 옵션 섹션에서 결과 데이터를 표시하도록 선택할 수 있습니다. 최소값/최대값 지정 확인란을 선택하여 윤곽선 플롯을 수정하도록 데이터 최대값 및 데이터 최소값 값을 조정할 수 있습니다.
5. 변형 옵션 섹션에서 다른 변형 벡터 옵션을 표시하도록 선택할 수 있습니다. 변형 축척은 백분율 또는 실제로 설정할 수 있습니다.
6. 연속, 둘레 등과 같은 다양한 렌더링 유형을 사용할 수 있습니다.

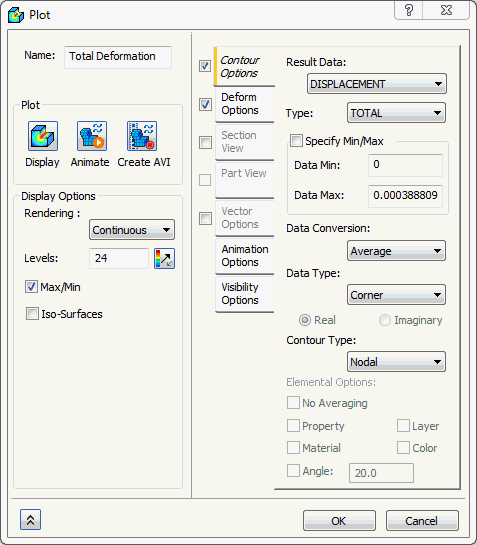

7. 맨 위에서 이름을 Total Deformation 으로 변경합니다.



8. 확인을 클릭합니다.

결과 플롯 설명:

• 이름 상자가 비어 있으며 확인을 클릭하는 경우 자동으로 결과 벡터 이름이 추가됩니다.
