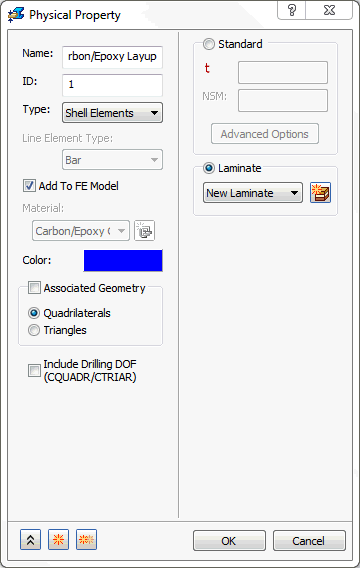

- 트리 보기에서 물리적 특성을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 이름을
Carbon/Epoxy Layup
으로 변경합니다.
- 유형 드롭다운에서 쉘 요소를 선택합니다.
- 라미네이트 옵션을 선택합니다.
- 라미네이트 정의 버튼을 클릭하여 새 라미네이트를 작성합니다.

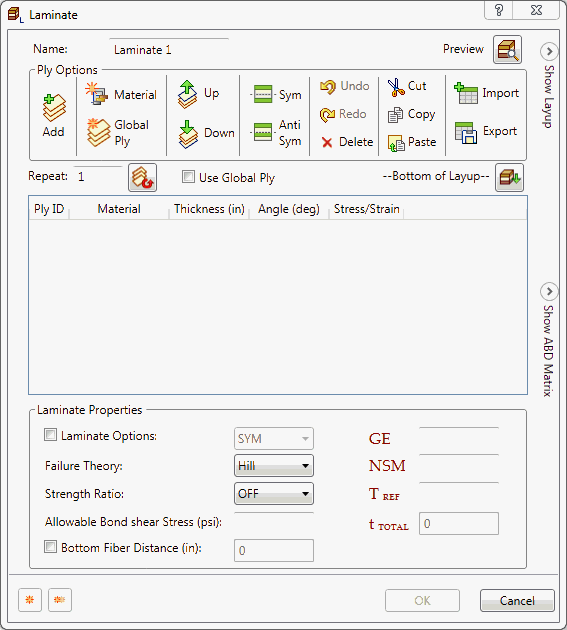

- 먼저 해석이 완료되면 실패 색인 정보를 볼 수 있도록 실패 이론 드롭다운 메뉴에서 Hill을 선택합니다.
- 추가를 클릭하여 새 플라이를 작성합니다.

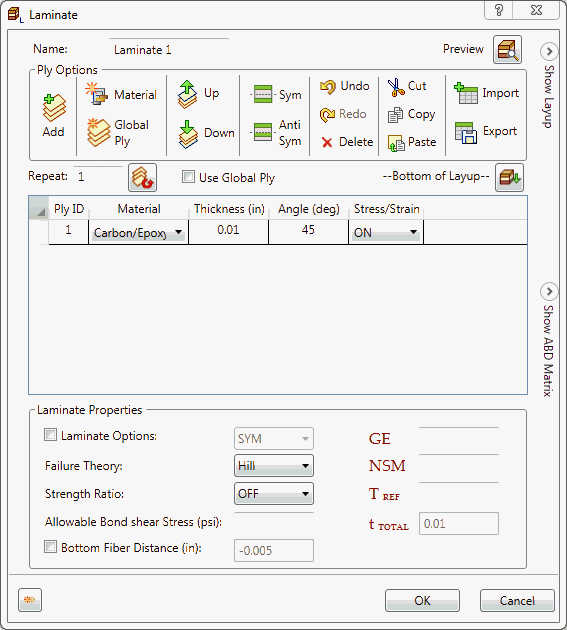

- 재질 아래의 첫 번째 셀을 클릭하여 재질에서 탄소/에폭시 복합재를 선택합니다. 두께를 0.01로 설정합니다. 기본 두께를 두 번 클릭하여 셀을 편집합니다. 각도를 45로 설정합니다. 응력/변형 출력을 설정으로 유지합니다.

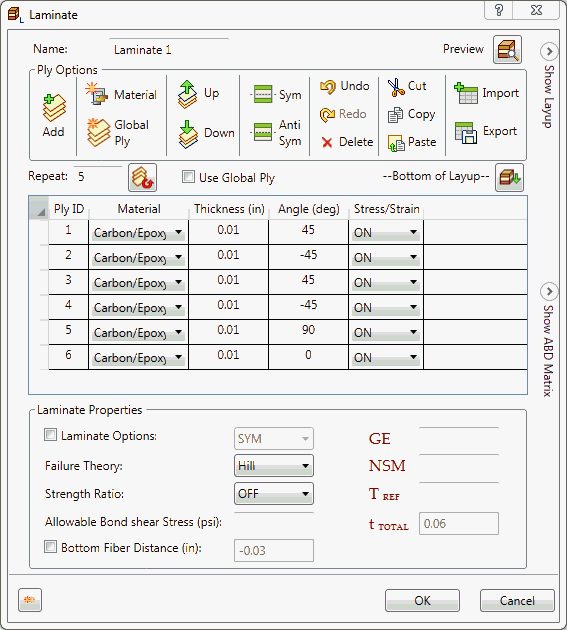

- 5개의 추가 플라이를 작성합니다. 플라이 1 행을 선택합니다. 반복 버튼 옆의 상자에 5를 입력합니다. 그런 다음 반복 버튼을 클릭합니다.
- 각도가 플라이 1에서 플라이 6까지 45, -45, 45, -45, 90, 0이 되도록 변경합니다.
- 플라이를 모두 선택하고 대칭 버튼을 클릭합니다.
- 이제 플라이 라미네이트가 12개입니다. 확인을 클릭하여 라미네이트 정의를 완료합니다.

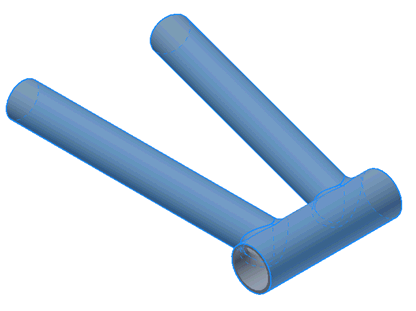

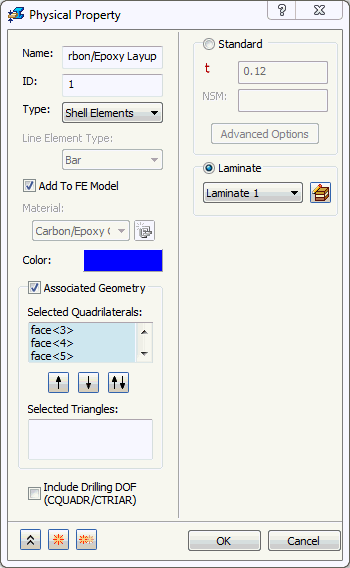

- 관련 형상을 선택하고 사변형에 대해 외부 표면을 선택합니다.
- 확인을 클릭하여 복합재 물리적 특성을 작성합니다.
