- 트리 보기에서 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

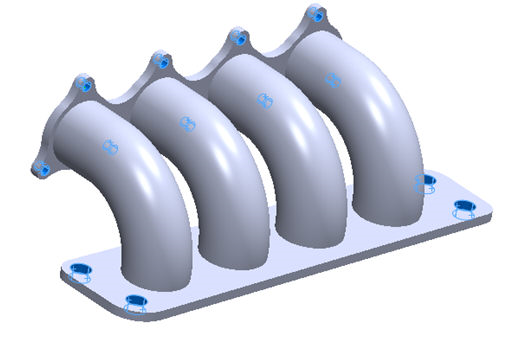

- 아래에 표시된 이미지에서 파란색으로 강조 표시되어 있는 볼트 구멍 표면을 선택합니다.
- 구속조건의 이름을
Structural Constraints
로 바꿉니다.
- 기본 설정을 사용합니다. 하위 사례 1이 강조 표시되어 있는지 확인한 다음
새로 만들기 버튼을 클릭하여 다른 구속조건을 정의합니다.
- 구속조건 2의 이름을
Sliding Surfaces

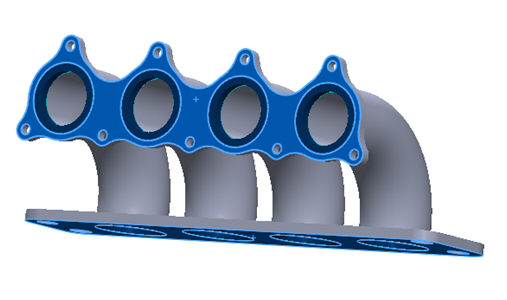

로 바꿉니다. 아래 표시된 이미지에서 파란색으로 강조 표시된 튜브의 바깥쪽을 향하는 플랜지 모두의 표면을 선택합니다.

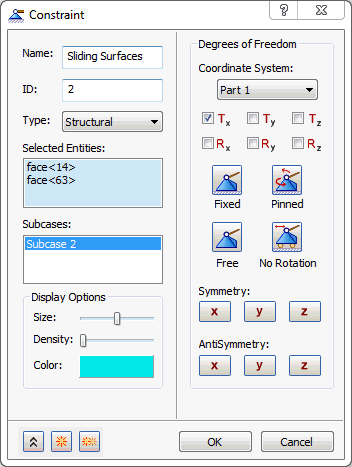

- Tx를 제외한 모든 자유도를 선택 취소합니다. 이 경우 표면 노드가 위치해 있는 평면에 대해 슬라이드하도록 허용하지만 통과하도록 허용하지는 않습니다.
- 하위 사례 1이 강조 표시되어 있는지 확인한 다음 확인을 클릭하여 대화상자를 닫습니다.

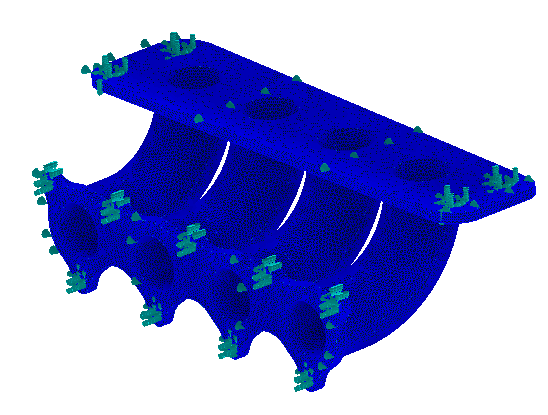

- 최종 모델은 아래와 같이 표시되어야 합니다.

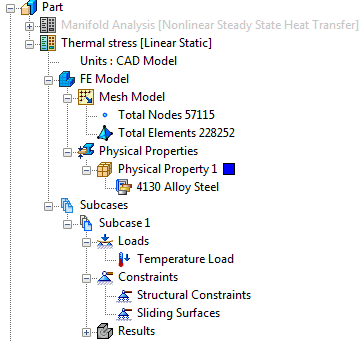

- 엔티티를 모두 정의한 후 최종 트리 보기는 아래와 같이 표시되어야 합니다.
