구속조건 적용

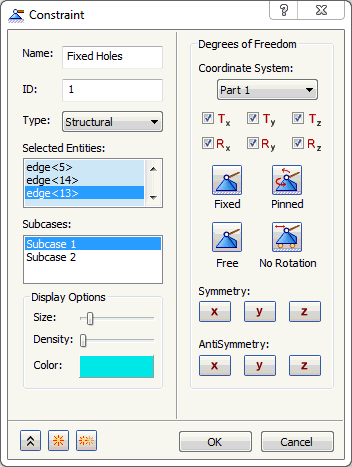

1. 트리 보기에서 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

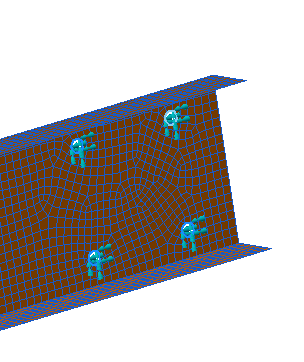

2. 이름을 Fixed Holes 로 변경하고 빔의 오른쪽 끝에 있는 구멍을 정의하는 곡선을 선택합니다.





3. 하위 사례 리스트에서 하위 사례 1과 하위 사례 2를 모두 클릭합니다. 이 경우 이 구속조건이 두 하위 사례에 모두 추가됩니다.



4. 새로 만들기 버튼을 클릭합니다.
5. 이름을 Fix in Y Direction 으로 변경합니다.
6. 또한 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.

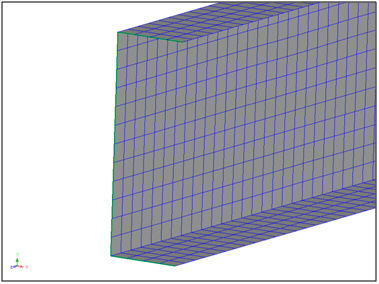

7. 구멍이 있는 쪽의 반대쪽에 있는 빔의 세 모서리를 선택합니다.



8. 자유 버튼을 클릭한 다음 Ty를 선택하여 강제 Y 방향으로 채널을 고정합니다.
9. 중복 버튼을 클릭합니다. 구멍이 있는 쪽의 반대쪽에 있는 빔의 세 모서리 선택이 유지됩니다.
10. 이름을 Fix in X Direction 으로 변경합니다.
11. 하위 사례 리스트에서 하위 사례 2가 선택되어 있는지 확인합니다.



12. 자유 버튼을 클릭하고 Tx를 선택하여 강제 X 방향으로 채널을 고정합니다.
13. 확인을 클릭합니다.

강제 변위/회전 방향으로 동일한 노드/표면/곡선에 구속조건을 지정합니다. 강제 변위가 있는 노드만 변위 방향에서 구속조건이 지정된다는 사실이 중요합니다. 다른 모든 구속조건은 실제 경계 조건으로 처리됩니다.
