로드된 결과 플롯(폰 미세스, 변위, 안전 계수, 변형됨 및 모든 사용자 플롯) 중 하나를 마우스 오른쪽 버튼으로 클릭하고 애니메이션을 선택하여 애니메이션을 시작합니다.
로드된 결과 플롯(폰 미세스, 변위, 안전 계수, 변형됨 및 모든 사용자 플롯) 중 하나를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택하여 애니메이션 설정을 수정합니다. 결과 양식이 열립니다.

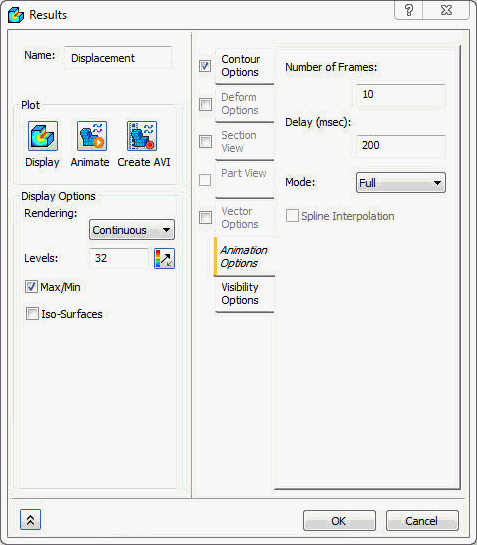

이 양식에서는 다음과 같은 섹션을 사용할 수 있습니다.
- 이름: 플롯의 이름을 입력합니다.
-
플롯:
- 표시: 현재 설정을 사용하여 윤곽선을 표시합니다.
- 애니메이션: 현재 설정을 사용하여 애니메이션을 설정하고 시작하거나 실행 중인 애니메이션을 중지합니다.
- AVI 작성: 애니메이션을 .AVI 형식으로 저장합니다.
-
애니메이션 옵션:
- 프레임 수: 애니메이션의 프레임 수입니다.
- 지연(msec): 프레임 사이의 시간입니다.
-
모드:
- 절반: 양수 하중에 대한 로드입니다.
- 전체: 양수 하중에 대한 로드 및 언로드입니다.
- 진동: 양수 및 음수 하중에 대한 로드 및 언로드입니다.
- 윤곽선 옵션: 이 섹션에서는 애니메이션 중 플롯할 결과 데이터를 선택할 수 있습니다. 최대값 및 최소값 범위뿐만 아니라 다양한 렌더링 유형을 지정할 수 있습니다.
- 변형 옵션: 이 섹션에서는 변형을 위한 출력 벡터를 선택할 수 있습니다. 플롯은 모델 크기의 백분율이나 실제 값으로 축척할 수 있습니다.
- 단면 뷰: 이 섹션에서는 플로팅을 위한 단면 평면을 선택할 수 있습니다.
- 부품 뷰: 이 섹션에서는 특정 부품을 애니메이션하기 위한 부품을 선택할 수 있습니다.
- 가시성 옵션: 이 섹션에서는 반전 버튼으로 설정 또는 해제를 지정하여 피쳐를 표시하거나 숨길 수 있습니다.
