직교 이방성 3D

유형 드롭다운에서 직교 이방성 3D를 선택하면 일반, 강성, 전단, 푸와송 비, 열팽창, 허용값 및 열 재질 섹션을 사용할 수 있습니다.

재질 안정성에는 다음이 필요합니다.

두 조건이 충족되지 않으면 경고 메시지가 발생합니다.

9개의 직교 이방성 상수를 모두 찾는 것은 어려울 수 있습니다. 일부 실제 문제에서 재질 특성은 재질이 평면(예: 평면 1-2)에서 등방성이고 이 평면에 수직인 방향에서 다른 특성을 가지는 수직 이방성으로 감소될 수 있습니다. 등방성의 평면에서 특성이 다음으로 감소됩니다.

및 가 함께 사용됩니다.

수직 이방성(예: , , , , 및 )의 경우 5개의 독립적 재질 상수가 있습니다. 재질에 평면 이방성이 있는 경우 재질이 평면에서만 직교 이방성이며 탄성 상수는 7로 감소합니다(예: , , , , , , ).

• 일반



  • 직교 이방성 3D 재질에 대한 질량 밀도, 재질 댐핑 계수 및 참조 온도를 여기에 입력합니다.
  • 모든 구조 요소에 대한 질량을 자동 계산하기 위해 질량 밀도, RHO가 사용됩니다.
  • 댐핑 계수 GE를 얻으려면 임계 댐핑비 C/C0에 2.0을 곱합니다. 재질 구조 댐핑에 대해 지배적 주파수가 정의되지 않은 경우(댐핑 섹션 참조) 과도 응답 해석에서 GE가 무시됩니다.
  • TREF는 선형 솔루션에서 열 하중 계산을 위한 참조 온도로만 사용됩니다. 초기 온도 하중이 지정되면 TREF가 무시됩니다.
• 강성



  • 종방향, 횡방향 및 두께 방향에 대해 탄성계수를 입력할 수 있습니다.
• 전단



  • 평면, 횡방향 횡단 및 종방향 횡단 전단 계수를 입력할 수 있습니다.
  • G2z 및 Gz1의 대략적인 값은 평면 전단 계수 G12입니다. G23 및 G31을 정확하게 결정하기 위한 테스트 데이터가 없는 경우 G12에 대한 값이 G2z 및 Gz1에 제공될 수 있습니다.
• 푸와송 비



  • 3차원 푸와송 비를 여기에 입력합니다.
• 열팽창



  • 3차원 열팽창 계수를 여기에 입력합니다.

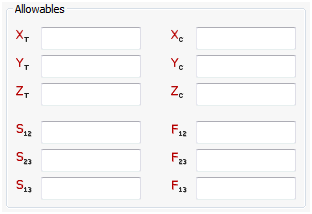

• 허용값



  • Tsai-Wu 오류 기준에 사용되는 전단 허용값 및 상호 작용 조건뿐만 아니라 모든 3차원에 대한 장력 및 압축 허용값을 여기에 입력합니다.
  • PCOMP 항목의 FT 필드에서 요청할 때 Xt, Yt, Zt, S12, S23 및 S31이 복합재 요소 오류 계산에 필요합니다. Xc, Yc, Zc가 사용되기도 하지만 필수 항목은 아닙니다.
  • 상호 작용 조건 F12, F23, F31은 다축성 하중의 테스트 표본에서 실험에 따라 결정됩니다. F12, F23, F31이 다음 양식의 안정성 기준을 충족하는 구속조건과 함께 이러한 불편 때문에



    이 이론을 사용하는 것이 복잡해집니다. 이러한 이유로 F12, F23, F31을 0으로 설정하는 것이 좋습니다.

• 열



  • 열 해석의 경우 사용자가 열 섹션에서 전도율 매트릭스, 비열 및 질량 밀도에 대한 값을 입력할 수 있습니다. 질량 밀도는 구조 해석뿐만 아니라 열 해석에서 요구할 수 있기 때문에 반복됩니다.

  • Kij는 전도율 매트릭스를 정의합니다.
